Чипсеты фирмы Intel
Встроенные в чипсет i820 средства ввода/вывода (I/O) соответствующего хаба — I/O Controller Hub (ICH) осуществляют поддержку: до 6 устройств PCI (PCI Rev. 2.2), IDE, Ultra ATA/33, Ultra ATA/66, 2 портов USB, SMBus, AC’97 2.1, ACPI 1.0, интерфейса Low Pin Count (LPC) и т. д., а также интерфейса Firmware Hub (FWH). Важная функция хаба FWH — обеспечение средств защиты и управления для компьютера.
Как и i810, i820 имеет встроенный аппаратный генератор случайных чисел, что позволяет создавать высоконадежные систем идентификации, необходимые, например, для работы в больших сетях, а также в системах, требующих использования электронной подписи.
Базовый вариант чипсета i820 состоит из трех микросхем: 82820 Memory Controller Hub (MCH), 82801AA I/O Controller Hub (ICH), 82802 Firmware Hub (FWH). Для поддержки модулей памяти SDRAM в дополнение к базовому набору используется четвертая микросхема — 82805AA Memory Translator Hub (MTH).

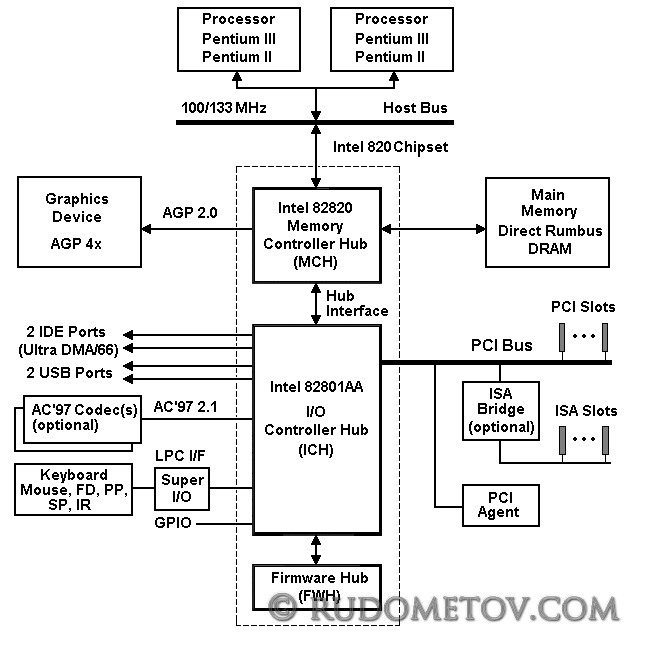

На рис. 1.26 представлена структура компьютера с чипсетом i820 Chipset.
Рис. 1.26. Структура компьютера с чипсетом i820 Chipset
