Чипсеты фирмы Intel



Чипсет i815G состоит из:   82815G Graphics and Memory Controller Hub (GMCH, 544 BGA) и 82801AA I/O Controller Hub (ICH, 241 BGA).

Чипсет i815EG состоит из:   82815G Graphics and Memory Controller Hub (GMCH, 544 BGA) и 82801BA I/O Controller Hub (ICH2, 360 EBGA).

Совместно с ними используется чип 82802 Firmware Hub (FWH).

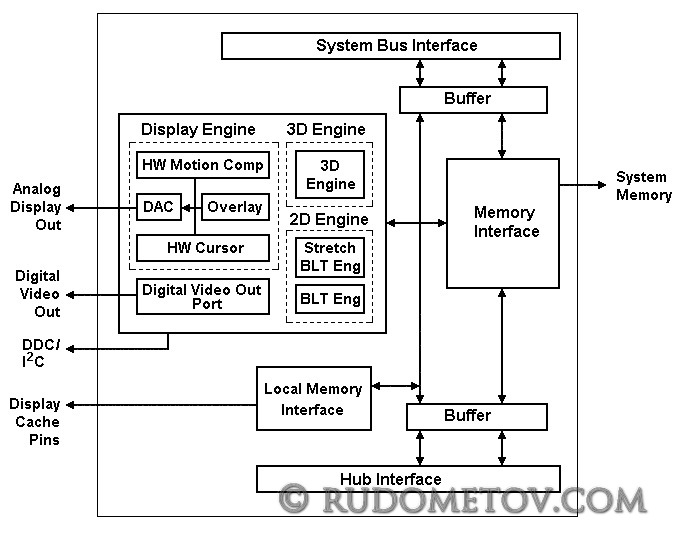

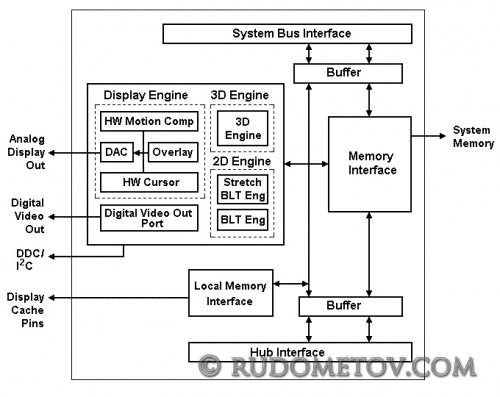

На рис. 1.24 представлена структура контроллера графики и системной памяти (GMCH).

82802G GMCH

 Рис. 1.24. Структура контроллера графики и системной памяти (GMCH)


Семейство чипсетов i815 и контроллер I/O в чипсетах i815 приведены в табл. 1.11, табл. 1.12.

Таблица 1.11. Семейство чипсетов i815

Чипсет Графика Контроллер I/O
815E Chipset Встроенная и AGP 4X Port ICH2
815 Chipset Встроенная и AGP 4X Port ICH
815EP Chipset AGP 4X PortI ICH2
815P Chipset AGP 4X Port ICH
815EG Chipset Встроенная ICH2
815G Chipset Встроенная ICH

Таблица 1.12. Контроллер I/O в чипсетах i815

Микросхема Основные параметры
ICH ATA/66, 2 порта USB, 2 канала аудио AC’97
ICH2 ATA/100, 4 порта USB, 6 каналов аудио AC’97, LAN/HomePNA



 К стр. 43
