Чипсеты фирмы SiS

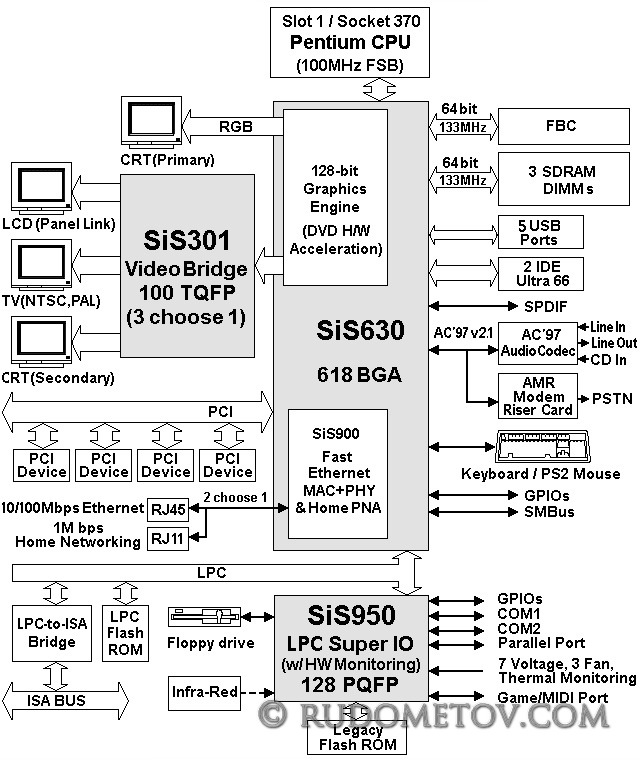

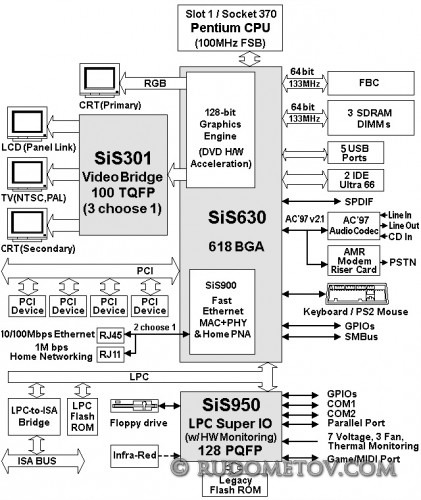

Рис. 1.75. Структура компьютера с чипсетом SiS630
SiS635/635T
Чипсеты SiS635 ориентирован на системы с процессорами Intel Pentium III и Celeron с разъемами Socket 370, работающими на тактовых частотах 66, 100 и 133 МГц.
Чипсет SiS635 поддерживает системы только однопроцессорной конфигурации.
Состоит из одного чипа, в который встроены компоненты, выполняющие функции North Bridge и South Bridge. Такое решение удешевляет чипсеты, а также материнские платы за счет упрощения их дизайна.
В качестве основной шины для соединения встроенных в микросхему компонентов North Bridge и South Bridge применяется фирменная шина MuTIOL (Multi-Threaded I/O Link), обеспечивающей пропускную способность в 1,2 Гбайт/с.
Средства встроенных интерфейсов работы с процессором и оперативной памятью поддерживают: 64-разрядную шину FSB 66/100/133 МГц, максимальный объем памяти — до 1,5 Гбайт в 3 DIMM 200/266 МГц DDR SDRAM. Возможно использование модулей памяти PC66/100/133 SDRAM.
Возможности ECC чипсетом не поддерживаются.
Контроллер AGP совместим со спецификацией AGP v2.0 и поддерживает режимы AGP 1Х/2Х/4Х.
Встроенный компонент South Bridge осуществляет поддержку:
- двух каналов IDE с поддержкой UltraDMA/33/66/100,
- двух контроллеров USB (6 портов),
- до 6 устройств PCI BusMaster,
- LPC (Low Pin Count),
- клавиатуры и мыши PS/2,
- ACR или CNR,
- 10/100Mb Fast Ethernet или 1/10Mb HomePNA 1.0/2.0,
- AC’97,
- AMR и т. д.
