Чипсеты фирмы SiS
Для реализации полноценной системы, кроме однокристального чипсета SiS635, требуются микросхемы Super I/O и Hardware Monitoring, что является традиционным для чипсетов.
Микросхема чипсета SiS635 выполнена в корпусе 677 BGA по технологии 0,18 мкм, напряжение ядра 1,8 В.
Для поддержки процессоров с ядром Tualatin была выпущена соответствующая модификация SiS635 — чипсет SiS635T, совместимый с предыдущими моделями процессоров Intel Pentium III.
Чипсет SiS635T, как и его предшественник SiS635, поддерживает системы только однопроцессорной конфигурации, состоит из одного чипа, в который встроены компоненты, выполняющие функции North Bridge и South Bridge и соединенные фирменной шиной MuTIOL (до 1,2 Гбайт).
Контроллеры, входящие в состав этого чипсета, практически, совпадают с теми, что составляют основу его прототипа.
Для реализации полноценной системы, кроме однокристального чипсета SiS635T, требуются микросхемы Super I/O и Hardware Monitoring.
Микросхема чипсета SiS635T выполнена в корпусе 677 BGA по технологии 0,18 мкм, напряжение ядра 1,8 В.
Структура компьютера с чипсетом SiS635T представлена на рис. 1.76.

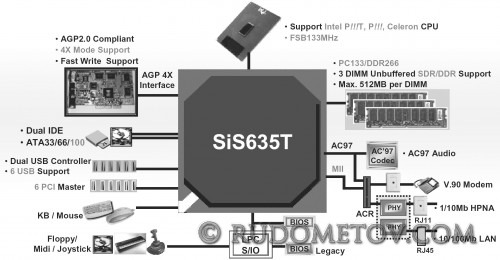

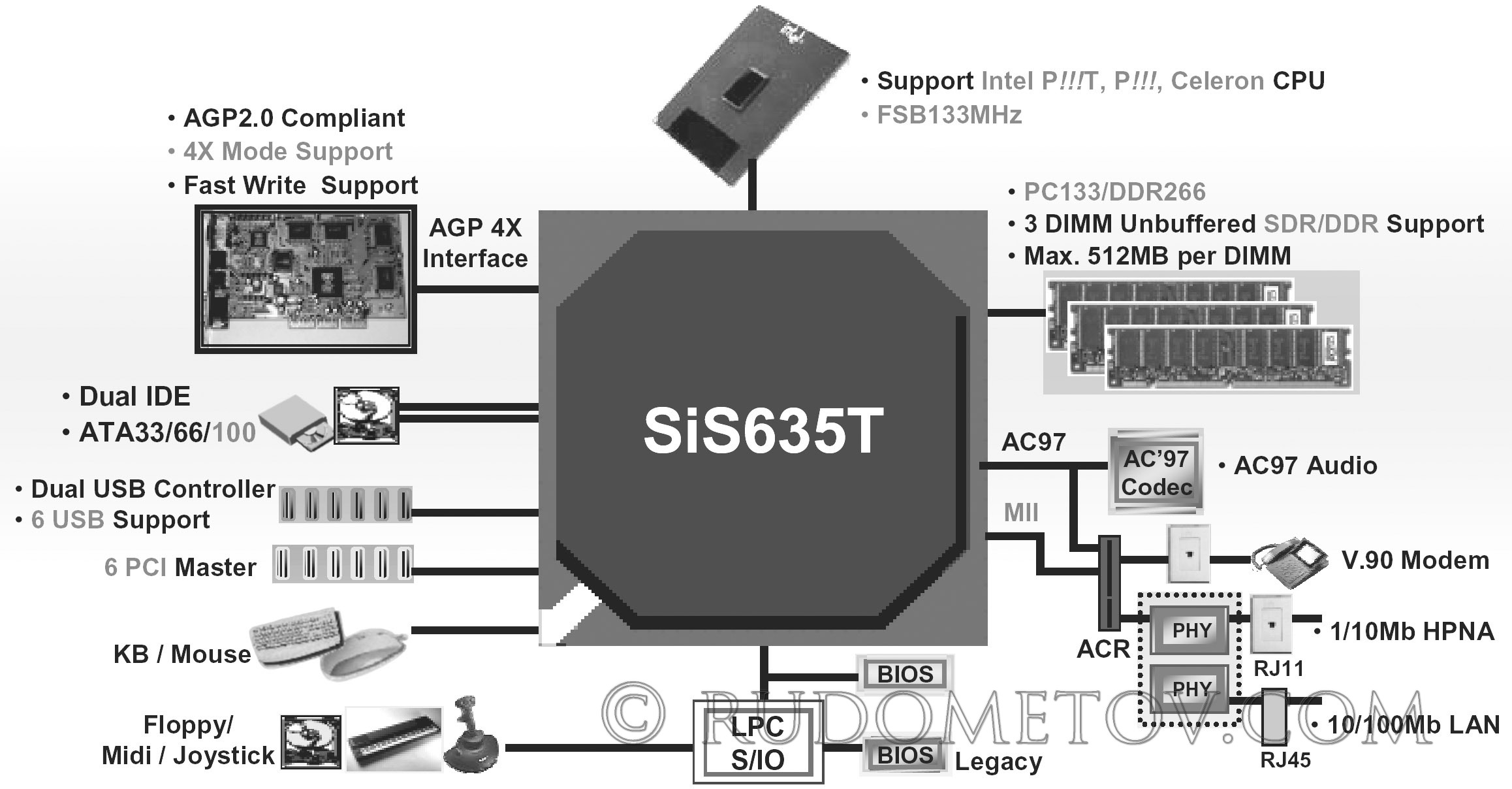

Рис. 1.76. Структура компьютера с чипсетом SiS635T
Чипсеты SiS635/635T рассчитаны на использование в системах с процессорами, которые подключаются через шину FSB типа P6 AGTL+. Однако фирма SiS выпускает и наборы системной логики, поддерживающие процессоры фирмы AMD.
