Компания Gigabyte выпустила компактную материнскую плату GA-EG45M-DS2H с пассивной системой охлаждения
Евгений Рудометов
>> Часть 2
Материнская плата Gigabyte GA-EG45M-DS2H (GA-EG45M-DS2H) поддерживает работу процессоров Intel микроархитектуры Intel Core, включая двух и четырехъядерные модели, выполненные по технологии 45 нм.
К таким моделям относятся Intel Core 2 Extreme/Duo/Quad, Pentium Dual-Core / Celeron c разъемом LGA775 и с шиной FSB типа QPB (Quad-Pumped Bus), обеспечивающей передачу данных с частотами 1333/1066/800 МГц.
Для охлаждения микросхем чипсета используются пассивные средства, представленные радиаторами. Отказ от вентиляторов делает материнскую плату полностью бесшумной.
Обеспечению высокой производительности способствует подсистема памяти. Режим работы модулей памяти DDR2 1066/800/667 с объемом до 16 Гбайт может быть одноканальным или двухканальным. Частота 1066 МГц поддерживается в режиме оверклокинга.
Видеоподситема представлена встроенными в чипсет видеосредствами. Поддерживается аппаратное декодирование видео для плавного и качественного воспроизведения HD контента и Blu-ray дисков. Реализован встроенный интерфейс HDMI для воспроизведения видео высокого разрешения (1080) с поддержкой HDCP. Это дает возможность создавать на базе данной платы мультимедийные системы с поддержкой видео высокой четкости.
В случае необходимости через интерфейс PCI Express x4 может подключаться внешняя видеокарта, созданная на дискретных элементах.
За управление устройствами ввода-вывода отвечает вторая компонента чипсета, представленная микросхемой Intel ICH10R, выполняющей традиционную роль South Bridge.
Данной микросхемой Intel ICH10R поддерживается пять HDD c интерфейсом SATA2 и два устройства IDE. Еще один накопитель может быть подключен через интерфейс eSATA2. Этот скоростной интерфейс, разъем которого выведен на заднюю панель материнской платы, предоставляет возможность подключения внешних накопителей. Ну а в случае необходимости несколько внутренних HDD могут быть организованы в массив RAID с реализацией RAID 0/1/10/5.

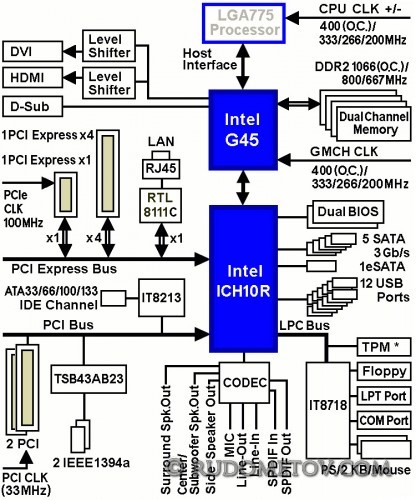

Архитектура материнской платы GA-EG45M-DS2H представлена на Рис. 4.
Рис. 4. Архитектура Gigabyte GA-EG45M-DS2H
Из особенностей архитектуры следует отметить:
-
Dual BIOS (использование дополнительной микросхемы с копией кода BIOS),
-
аудиоподсистему c реализацией Intel High Definition Audio (до 8 каналов, HDA-кодек Realtek ALC889A, отношение сигнал/шум, обеспечиваемое данным кодеком, составляет 106 дБ),
-
сетевой контроллер Gigabit Ethernet с передачей информации со скоростью до 1000 Мбит/с,
-
интерфейсы USB 2.0 и IEEE1394a.
Еще одной особенностью архитектуры Gigabyte GA-EG45M-DS2H является встроенный модуль TPM с 2048-разрядным шифрованием. По замыслу конструкторов платы этот модуль должен обеспечивать аппаратное шифрование и дешифрование для поддержки ключей на базе цифровой подписи. В настоящее время этот модуль является опциональным, так как поставки таких средств в некоторые страны, к сожалению, включая и Россию, ограничены законодательством этих стран.
Рассмотрение особенностей материнской платы GA-EG45M-DS2H продолжено в следующей части данной статьи.
