Компания Gigabyte выпустила компактную материнскую плату GA-EG45M-DS2H с пассивной системой охлаждения
Евгений Рудометов
Производители материнских плат продолжают выпуск изделий под традиционные процессоры Intel Core 2 Duo и Intel Core 2 Quad с разъемом LGA775. Основой этих плат служат чипсеты третьего и четвертого поколений. Часть из этих чипсетов имеют в своем составе встроенные видеосредства, обеспечивающие возможность выпускать бесшумеые модели материнских плат.
В качестве примера такой платы можно привести модель GA-EG45M-DS2H, созданную конструкторами Gigabyte на основе чипсета Intel G45.
Чипсет Intel G45
Чипсет Intel G45 Express (Intel G45) ориентирован на процессоры Intel Core 2 Duo и Intel Core 2 Quad, подключаемые через разъем LGA775 и работающие с шиной FSB типа QPB (Quad-Pumped Bus), которая обеспечивает передачу данных на частотах 800/1066/1333 МГц.

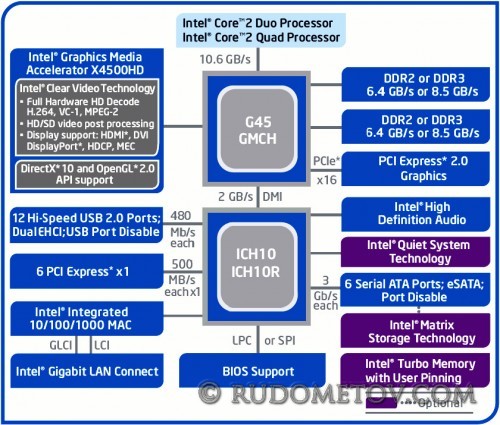

Рис. 1. Архитектура компьютера с чипсетом iG45
Чипсет построен по двухчиповой схеме. Первая микросхема отвечает за связь с процессором, оперативной памятью, второй компонентой чипсета, а также за работу видеоподсистемы. Вторая микросхема поддерживает работу периферийных устройств.
Чипсет обладает встроенной видеоподсистемой Intel Graphics Media Accelerator X4500HD (Intel GMA X4500HD), которая полностью поддерживает воспроизведение видео HD 1080p, в том числе фильмов на дисках Blu-ray
Контроллер памяти рассчитан на память DDR2-800/667 или DDR3-1066/800, один или два канала, non-ECC, 2 DIMM на канал. Максимальный объем оперативной памяти составляет 16 Гбайт, количество модулей — до 4.
Управление периферийными устройствами компьютера осуществляет микросхема ICH десятой версии — ICH10. Кроме нее, в составе комплекта может использоваться и микросхема ICH10R, осуществляющая поддержку еще и фунций RAID.
Комплект GA-EG45M-DS2H
В состав комплекта Gigabyte GA-EG45M-DS2H (GA-EG45M-DS2H) входят (Рис. 2): упаковочная коробка; материнская плата Rev. 1.0, созданная на основе чипсета Intel G45; руководство пользователя на английском языке и краткое руководство; комплект из двух кабелей SATA; кабели ATA100/66 и floppy; заглушка на заднюю панель; CD-ROM с программным обеспечением.

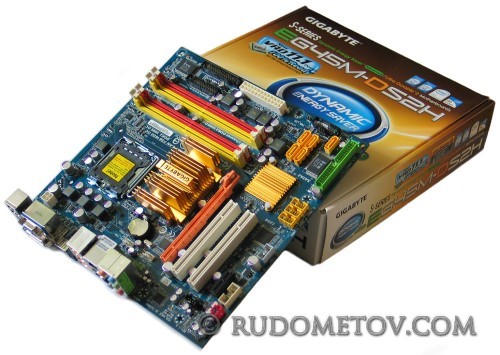

Рис. 2. Комплект GA-EG45M-DS2H
Внешний вид GA-EG45M-DS2H и ее внешних портов, а также основные параметры приведены в следующей части данной статьи.
