Gigabyte GA-EG45M-DS2H (часть 2)


Компания Gigabyte выпустила компактную материнскую плату GA-EG45M-DS2H с пассивной системой охлаждения

trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)trans Gigabyte GA EG45M DS2H (часть 2)

Евгений Рудометов


 >>    Часть 1


Основные параметры GA-EG45M-DS2H

Внешний вид материнской платы  GA-EG45M-DS2H  и ее внешних разъемов представлен на Рис. 3.

В  Таблице 1  приведены основные  характеристики этой платы.



GA-EG45M-DS2H 03

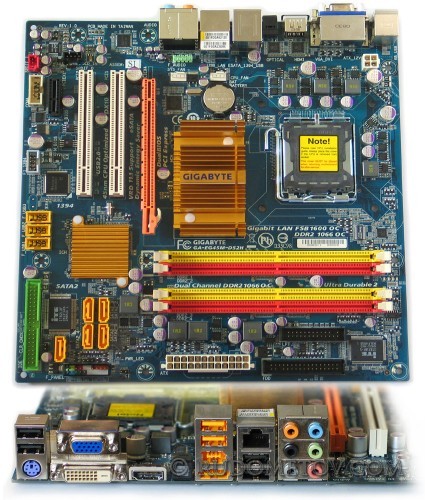

Рис. 3. Материнская плата GA-EG45M-DS2H и ее внешние разъемы



Таблица 1.  Основные параметры материнской платы GA-EG45M-DS2H

Элементы и подсистемы Параметры
Процессор Intel Core 2 Extreme/Duo/Quad и т. п. c LGA775 и с шиной 1333/1066/800 МГц
FSB 1600(OC)/1333/1066/800 МГц
Чипсет Intel G45,  Intel ICH10R
Память 2 канала, 4 DIMM DDR2 1066(OC)/800/667, non-ECC, до 16 Гбайт.
Видео Интегрированная графика
Аудио HD Audio Realtek ALC889A, до 8 каналов
Дисковые подсистемы  South Bridge: 5 SATA2, 1 eSATA2, SATA RAID 0/1/5/10;
iTE IT8213:   1 IDE (два устройства);
iTE IT8718:   1 floppy
LAN 10/100/1000 Mbits/sec (Gigabit LAN)
Порты задней панели  Порты PS/2 клавиатуры и мыши,
1 D-Sub,
1 DVI-D,
1 HDMI,
1 Optical Digital Line Out,
1 IEEE 1394a  (+1 – через кабель),
1 eSATA2
6 USB 2.0/1.1 (+6 – через кабель),
1 RJ45,
6 аудио
Слоты  1 PCI Express x4,
1 PCI Express x1,
2 PCI
Форм-фактор Micro ATX,  244 х 244 мм



Особенности архитектуры материнской платы GA-EG45M-DS2H приведены  в следующей части  данной статьи.



>>    Часть 3
