Энергоснабжение элементов материнской платы GA-EG45M-DS2H осуществляется через систему импульсных преобразователей.

В их составе используются:

  • дроссели с ферритовыми сердечниками,
  • высоконадежные твердотельные конденсаторы,
  • качественные транзисторы MOSFET, которые в открытом состоянии имеют низкое сопротивление канала.

Это позволило уменьшить потери и увеличить кпд преобразователей, что в конечном счете обеспечивает:

  • экономию энергии,
  • уменьшение теплообразования,
  • снижение нагрузки на охлаждающие средства.

Остается добавить, что встроенные в архитектуру GA-EG45M-DS2H средства мониторинга предоставляют возможность контроля основных параметров, к которым относятся:

  • уровни напряжения питания,
  • значения температуры,
  • частоты вращения охлаждающих вентиляторов.

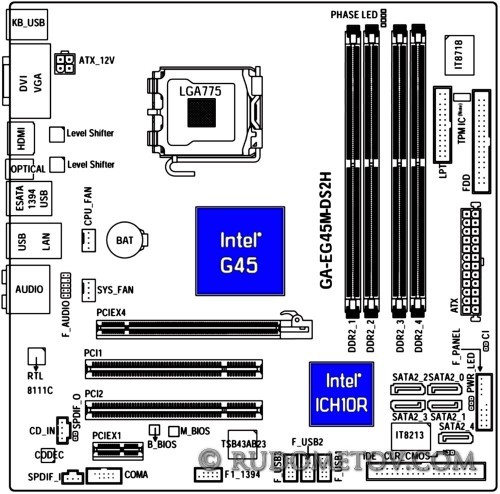

Основные элементы и топология GA-EG45M-DS2H — на Рис. 5.



GA-EG45M-DS2H 05

Рис. 5.  Элементы и топология GA-EG45M-DS2H



Из реализованных фирменных средств следует отметить традиционные Virtual Dual BIOS, Q-Flash, Xpress Recovery2, Xpress Install и, конечно, утилита управления Easy Tune 5 Pro.

Реализованные в GA-EG45M-DS2H аппаратно-программные средства оверклокинга (от англ. overclocking — разгон — форсированные режимы функционирования компонентов, работа которых осуществляется на повышенных частота) позволяют гибко управлять производительностью системы, например, установить частоту процессорной шины 1600 МГц, а памяти — 1066 МГц. При этом для обеспечения устойчивости работы компонентов предусмотрена возможность изменения не только их частотных режимов и таймингов, но и значений напряжения питания.

В дополнение к упомянутым функциональным возможностям в данной плате инженеры Gigabyte реализовали свою фирменную технологию Dynamic Energy Saver Advanced. Эта технология призвана обеспечить экономное использование электроэнергии за счет динамического изменения числа используемых фаз питания.

В результате удается снизить энергопотребление, и, следовательно, уменьшить еще и уровень теплообразования. А это в свою очередь снижает нагрузку на системы охлаждения элементов и способствует уменьшению уровня акустического шума.

В дополнение к перечисленным функциональным возможностям данная плата поддерживает ставшими уже традиционными операционные системы Microsoft Windows VISTA/XP.

Результаты тестирования GA-EG45M-DS2H приведены  в следующей части  данной статьи.


>>    Часть 5
