Для поддержки процессоров Intel Core i7/i5/i3, созданных в стандарте LGA1156, могут быть использованы материнские платы с чипсетом Intel H55
Евгений Рудометов
>> Часть 1

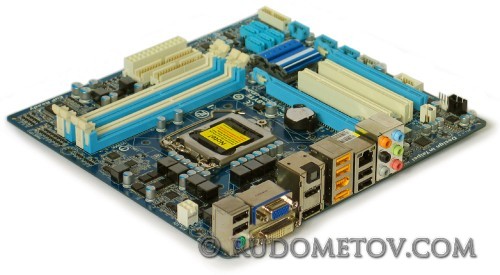

Внешний вид материнской платы GA-H55M-UD2H, созданной и выпущенной компанией Gigabyte, представлен на рис. 2.
В таблице 1 приведены основные характеристики этой платы.
Рис. 2. Материнская плата GA-H55M-UD2H
Таблица 1. Основные параметры Gigabyte GA-H55M-UD2H
| Элементы и подсистемы | Параметры |
| Процессоры и чипсет | Intel Core i7/i5/i3 c LGA 1156, Intel H55 |
| Оперативная память | 4 DIMM DDR3 1600/1333/1066/800, non-ECC |
| Аудио | HD Audio, до 8 каналов |
| Дисковые подсистемы | 5 SATA 3Gb/s, 1 IDE, 1 eSATA, 1 floppy |
| USB 2.0 | 12 USB 2.0/1.1 |
| IEEE1394 | 2 IEEE1394a |
| LAN | 10/100/1000 Mbit/s |
| Порты задней панели | 1 PS/2, 1 D-Sub, 1 DVI-D, 1 Optical S/PDIF Out, 1 HDMI, 1 DisplayPort, 1 IEEE1394a, 6 USB 2.0/1.1, 1 eSATA, 1 RJ-45, 6 Audio |
| Слоты | 1 PCI Express x16 (PCI Exp. x16), 1 PCI Express x16 (PCI Exp. x4), 2 PCI |
| Форм-фактор | MicroATX, 244 мм х 230 мм |
В GA-H55M-UD2H (Rev. 1.0) для повышения надежности и уменьшения теплообразования используются проводники удвоенной толщины и твердотельные конденсаторы, а в цепях электропитания — транзисторы с пониженным сопротивлением каналов и ферритовые дроссели с низкими потерями.
Микросхема чипсета снабжена лишь небольшим радиатором. Кстати, он является единственным на материнской плате.
Материнская плата Gigabyte GA-H55M-UD2H рассчитана на процессоры Intel линеек Core i7 серии 800, а также Core i5 и Core i3.
В двухканальной подсистеме памяти могут использоваться до четырех модулей памяти.
В архитектуре материнской платы присутствуют два видеослота конструктива PCI Express x16. При этом один из них рассчитан на режим PCI Express x16, второй — PCI Express x4. Наличие двух видеослотов обеспечивает поддержку режима ATi CrossFireX.
Микросхема чипсета чипсета поддерживает традиционные интерфейсы PCI, PCI Express, USB и SATA.
В дополнение к чипсету в составе GA-H55M-UD2H используются ряд специализированных микросхем, реализующих функции аудио, сети, устройств IDE, FireWire.
Энергоснабжение элементов материнской платы GA-H55M-UD2H осуществляется через систему импульсных многофазных преобразователей с изменением числа активных фаз в зависимости от загрузки процессора (технология Dynamic Energy Saver 2). Это позволяет сократить энергопотребление и снизить теплообразование, что снижает нагрузку на системы охлаждения и уменьшает акустический шум.
В дополнение к аппаратным средствам в GA-H55M-UD2H традиционно реализованы фирменные разработки.
Что же касается показателей производительности, то они зависят от используемых моделей процессоров.
Материнская плата GA-H55M-UD2H была предоставлена московским офисом компании Gigabyte
В статье были использованы материалы книги: Рудометов Е.А. «Современное железо: настольные, мобильные и встраиваемые компьютеры» – СПб.: БХВ-Петербург, 2010. – 464с.
