На основе двухъядерной модели очередного поколения Intel Atom и соответствующего чипсета компания Gigabyte выпустила очередую сверхкомпактную материнскую плату
Евгений Рудометов
Для недорогих компьютеров начального уровня, известных как “нетбуки” и ориентированных на работу в глобальной сети, выполнение несложных офисных, а также мультимедийных задач, не требующих высоких уровней производительности, в начале 2010 года компания Intel выпустила второе поколение энергоэффективных процессоров линейки Intel Atom.
Главной особенностью данных моделей процессоров, созданных на основе ядра Pineview, является объединение в одном изделии одного/двух вычислительных ядер, контроллера оперативной памяти и графических средств.
Для поддержки процессорв Intel Atom с ядром Pineview разработан еще и специальный чипсет, получивший наименование Intel NM10 Express Chipset (NM10).
На основе предложенных моделей и поддерживающих их чипсета все ведущие производители материнских плат выпустили свои изделия.
В качестве примера такого решения, ориентированного на недорогие настольные компьютеры начального уровня, можно привести материнскую плату Gigabyte GA-D510UD. Она создана на основе новейших энергоэкономичных элементов, представленных двухъядерным процессором Intel Atom D510 и поддерживающим его чипсетом Intel NM10.
Процессор Intel Atom D510 обладает следующими характеристиками:
-
число ядер/потоков — 2/4,
-
частота работы ядер — 1,66 ГГц,
-
объем кэш-памяти L2 — 1 Мбайт,
-
теплообразование (TDP) — 13 Вт (не более).
Чипсет NM10 является однокомпонентным, то есть он состоит всего из одной микросхемы.
Она отвечает за связь с процессором и за работу ввода/вывода, обеспечивает поддержку:
-
четырех линий PCI Express x1,
-
двух PCI,
-
2 Serial ATA 3Gb/s,
-
8 USB 2.0,
-
LAN 10/100 Mbit/s,
-
HD Audio и т. п.
Соединяется микросхема чипсета с центральным процессором Intel Atom посредством шины DMI (Direct Media Interface) с пропускной способностью 20 Гбит/с (по 10 Гбит/с в каждую сторону).
В качестве примера такого решения, ориентированного на недорогие настольные компьютеры начального уровня, можно привести материнскую плату Gigabyte GA-D510UD. Эта плата создана на основе новейших энергоэкономичных элементов — двухъядерного процессора Intel Atom D510 и поддерживающего его чипсета Intel NM10.
В качестве примера такого решения, ориентированного на недорогие настольные компьютеры начального уровня, можно привести материнскую плату Gigabyte GA-D510UD. Эта плата создана на основе новейших энергоэкономичных элементов — двухъядерного процессора Intel Atom D510 и поддерживающего его чипсета Intel NM10.
Максимальное значение энергопотребления чипсета NM10 — менее 2,1 Вт.
Максимальное значение рабочей температуры корпуса — 115 °С.

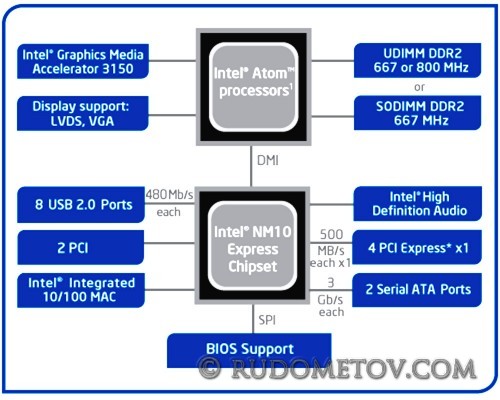

Архитектура настольного компьютера, созданного на основе процессора Intel Atom и чипсета Intel NM10, приведена на рис. 1.
Рис. 1. Архитектура компьютера с чипсетом Intel NM10
Материнская плата GA-D510UD, ориентированная на недорогие настольные компьютеры начального уровня и созданная на основе энергоэффективных процессора Intel Atom D510 и поддерживающего его чипсета Intel NM10, представлена в следующей части данной статьи.
>> Часть 2
