Для поддержки процессоров Intel Core i7/i5/i3, созданных в стандарте LGA1156, могут быть использованы материнские платы с чипсетом Intel H55
Евгений Рудометов
Развитие архитектуры процессоров Intel привело к существенным изменением в устройстве их внутренних цепей, а также в их номенклатуре.
В результате в составе линеек Intel Core i7/i5/i3, выполненных в стандарте LGA1156, в дополнение к моделям со встроенными контроллерами памяти и видео — процессоры Lynnfield (два или четыре вычислительных ядра, созданных по полупроводниковой технологии 45 нм), появились представители с интегрированными графическими ядрами — процессоры Clarkdale (два вычислительных ядра, созданных по полупроводниковой технологии 32 нм).
Расширение модельного ряда интеловских процессоров потребовало, конечно, и выпуска поддерживающих их соответствующих наборов микросхем системной логики (чипсетов), способных обеспечить реализацию всех указанных нововведений.
С этой ролью в полной мере не мог справиться ранее выпущенный чипсет Intel P55, ориентированный на процессоры без интегрированных в их состав графических средств.
Это вовсе не означает, что материнские платы, созданные на основе чипсета Intel P55, не могут работать с моделями процессоров Clarkdale. Однако такие платы не способны реализовать все возможности таких процессоров.
Такие платы оставляют пользователям единственную возможность – использовать видеоадаптеры, созданные на основе дискретных электронных компонентах, центральным элементом которых традиционно является соответствующий видеочип. Кстати, производители таких видеочипов, подчеркивая их внутреннюю сложность, в последние годы назвают их графическими процессорами.
Итак, для поддержки процессоров, пришедших на смену изделиям Lynnfield, потребовались новые, более совершенные чипсеты, способные реализовать все преимущества процессоров с интегрированными в их состав графических ядер.
Наборами микросхем, способными поддерживать встроенные в процессоры графические средства, стали однокомпонентные (однокристальные) интеловские чипсеты линейки H5x, к числу которых относятся Intel H55 и Intel H57.
Указанные чипсеты способны реализовать возможности как процессоров без графического ядра — Lynnfield (до 2 вычислительных ядер, встроенные контроллеры памяти и PCI Express для подключения видеокарт), так и процессоров со встроенным графическим ядром — Clarkdale (до двух вычислительных ядер, встроенный контроллер памяти, интегрированные графические средства, контроллер линий PCI Express для подключения внешнего видеоадаптера).

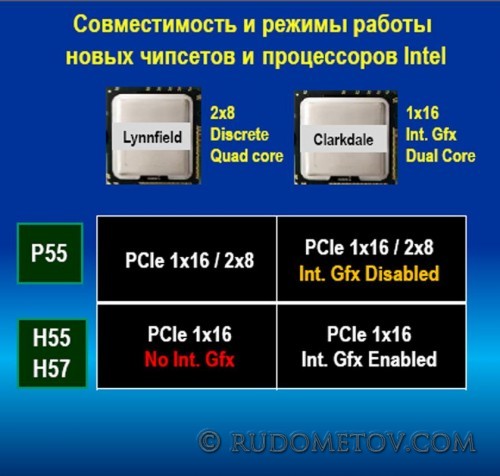

Совместимость процессоров Lynnfield и Clarkdale с системами, построенными на основе чипсетов P55 и H55/H57, иллюстрирует рис. 1.
Рис. 1. Процессоры и поддерживающие их чипсеты
Используя чипсеты Intel H55 и Intel H57, соответствующие изделия выпустили все основные производители материнских плат.
В качестве примера можно привести недорогую, компактную материнскую плату, созданную на основе однокомпонентного чипсета Intel H55, можно привести модель Gigabyte GA-H55M-UD2H (GA-H55M-UD2H).
Основные параметры и особенности конструкции материнской платы GA-H55M-UD2H, созданной и выпущенной компанией Gigabyte, приведены в следующей части данной статьи.
>> Часть 2
