Решая проблему высокого энергопотребления современных компьютеров, компания Gigabyte, выпустила материнскую плату GA-EP35-DS4
Евгений Рудометов
>> Часть 2
Оценивая приведенные характеристики материнской платы Gigabyte GA-EP35-DS4, необходимо отметить не только полноту комплекта, но и то, что она относится к семейству плат, созданных с применением высоконадежных элементов.
Об этом факте свидетельствует, например, символ “D” в наименовании данной платы: Gigabyte GA-EP35-DS4. Этот символ означает, что в материнской плате использованы высоконадежные, твердотельные конденсаторы (Solid). Эти конденсаторы характеризются длительным сроком безаварийной работы, а еще они обладают повышенной устойчивостью к экстремальным условиям эксплуатации.
В дополнение к этому в Gigabyte GA-EP35-DS4 реализован перспективный набор фирменных технологий:
- Safe — повышение надежности системы благодаря использованию качественного дизайна платы, специальных утилит, а также технологий защиты BIOS;
- Smart — набор утилит управления драйверами и BIOS, а также возможность мониторинга состояния системы и применения средств оптимального охлаждения и снижения шума работы системы;
- Speed — средства оверклокинга для обеспечения максимальной производительности и специальные настройки для разного уровня подготовки пользователей;
- Silent-Pipe — система пассивного охлаждения с использованием радиаторов и тепловых трубок.
Материнская плата Gigabyte GA-EP35-DS4 поддерживает работу широкого спектра процессоров Intel, включая двух- и четырехъядерные модели, выполненные по технологии 45 нм.
Для обеспечения оптимальных для устройчивой работы тепловых режимов основных элементов материнской платы конструкторы компании отказались от активных средств охлаждения, ограничившись компактными радиаторами, соединенными тепловыми трубками (Рис 2). Таким образом, сама плата является абсолютно бесшумным компонентом компьютерной системы.

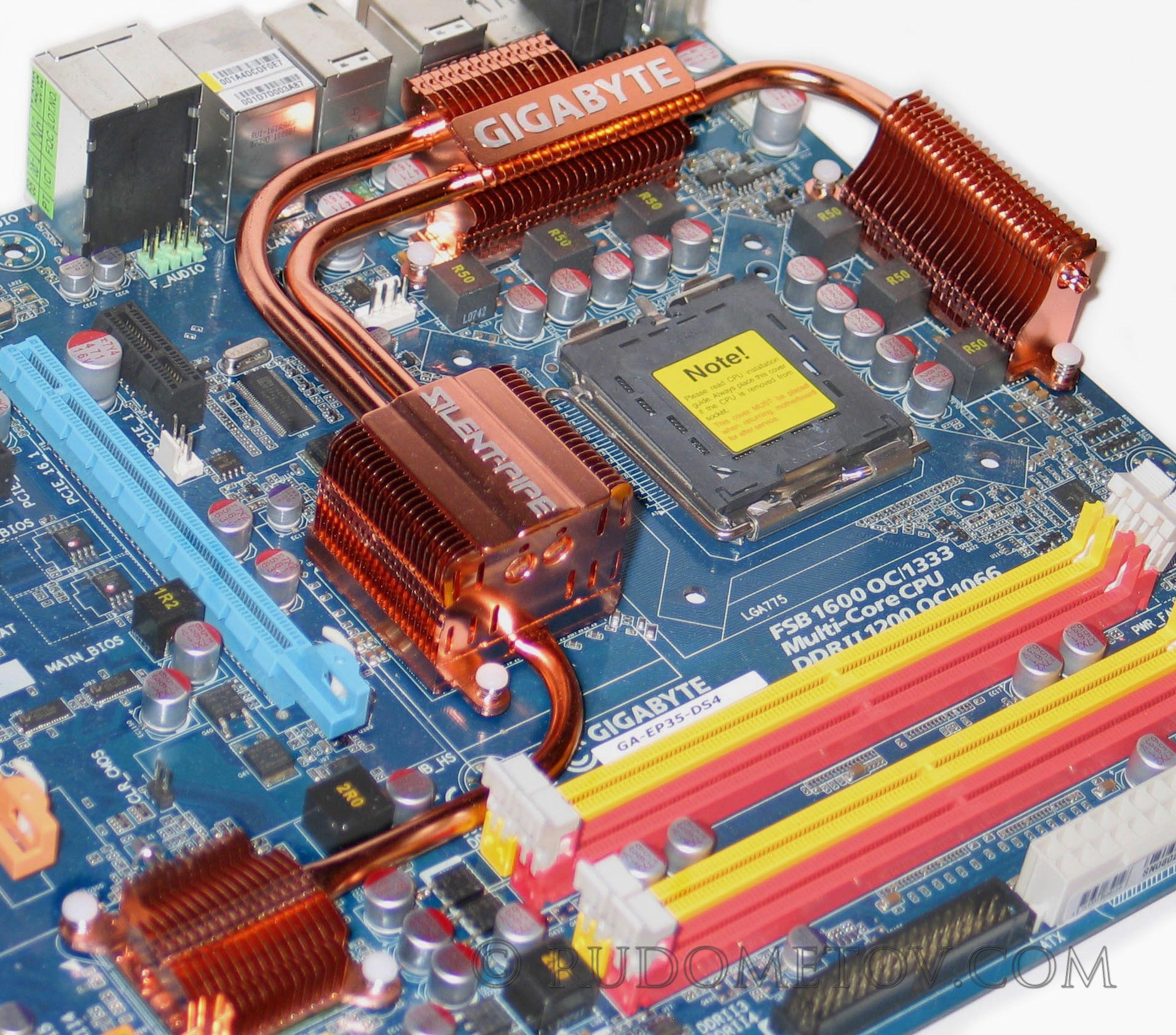

Рис 2. Система охлажения компонентов материнской платы Gigabyte GA-EP35-DS4
Это означает, что отказ от активных средств охлаждения обеспечивает бесшумность системы охлаждения даже в режимах высокой производительности, включая режимы оверклокинг.
Возможность такого решения обусловлена параметрами микросхем чипсета, гарантировано сохраняющих полную работоспособность в широком диапазоне температур без уменьшения длительности безаварийной работы.
Основные термические параметры микросхемы MCH представлены в таблице 2, где:
- Tc-min — минимальная температура корпуса,
- Tc-max — максимальная температура корпуса,
- TDP — максимальная мощность теплообразования микросхемы при максимальной вычислительной нагрузке и номинальных электрических режимах.
Таблица 2. Термические параметры микросхемы MCH чипсета P35
| MCH | QPB, МГц | Память, МГц | Tc-min, C | Tc-max, C | TDP, Вт |
| i82P35 | 1333 | 1066 | 0 | 106 | 16 |
В состав микросхемы MCH iP35 встроен температурный датчик. Он позволяет конструкторам материнских плат создавать управляемые средства охлаждения MCH. Такие средства обладают пониженным уровнем акустического шума. Кроме того, температурный датчик позволяет создавать эффективные электронные цепи защиты MCH от перегрева и средства, препятствующие выходу данной микросхемы из строя.
В дополнение к термическим параметрам MCH (i82P35) в таблице 3 приведены оценки мощности теплообразования и предельные температуры микросхем ICH9 и ICH9R.
Таблица 3. Термические параметры микросхем ICH9 и ICH9R
| Характеристики | Значения | |
| Мощность, Max, Вт | <4,3 | |
| Температура корпуса, Tc-max, C |
Без кулера | >110 |
| С кулером | >96 | |
Дополнительные сведения об архитектуры материнской платы Gigabyte GA-EP35-DS4 приведены в следующей части данной статьи.
