На основе чипсета Intel 975X компания Gigabyte разработала и выпустила две платы верхнего диапазона функциональных возможностей
Евгений Рудометов
>> Часть 1
Основные технические параметры
Внешний вид материнских плат линейки GA-G1975X, а также разъемы портов задней панели, представлены на Рис. 2. Основные характеристики данных плат приведены в Таблице 1.

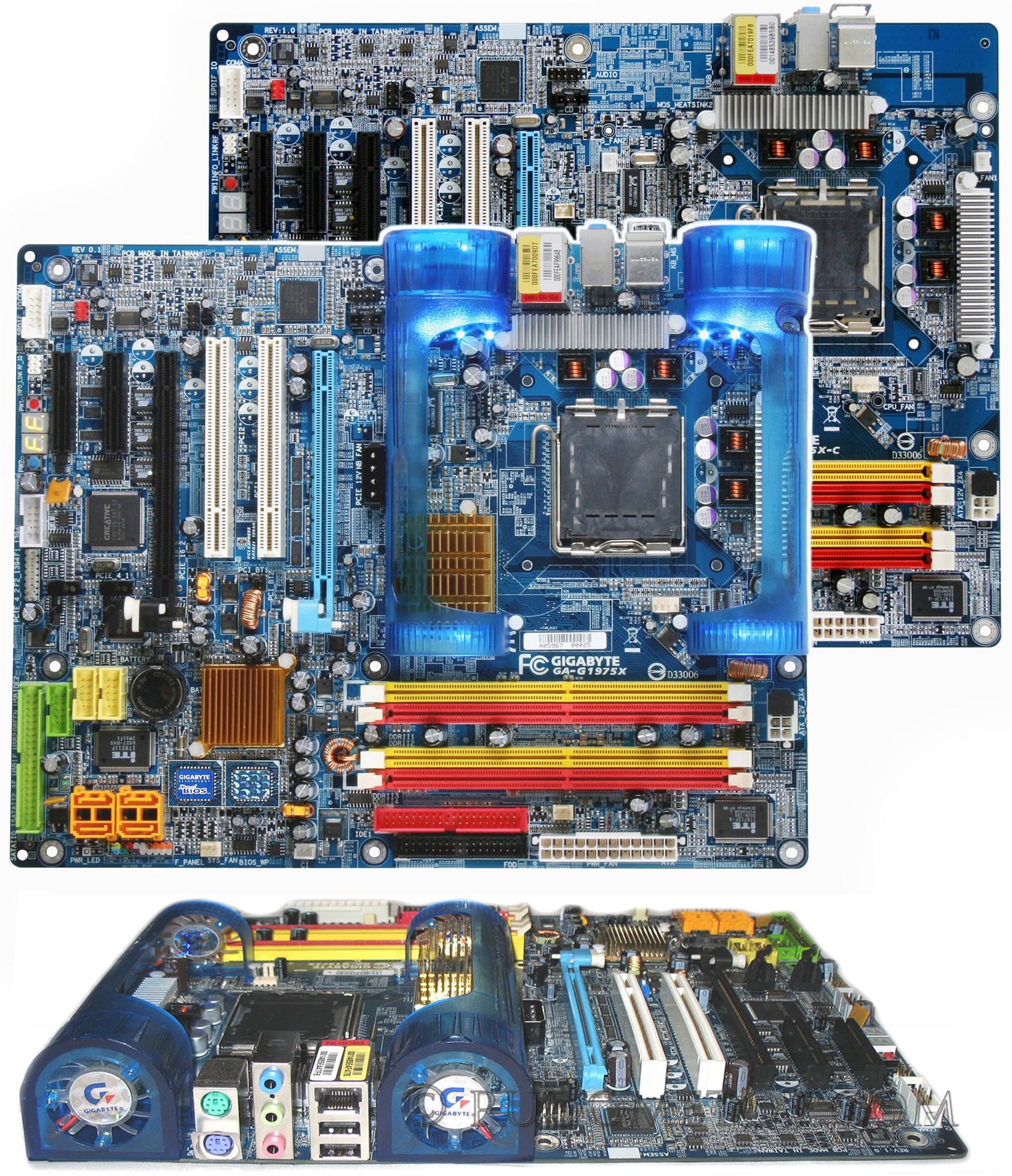

Рис. 2. Две материнские платы линейки GA-G1975X:
Gigabyte GA-G1975X-C (на заднем плане) и
Gigabyte GA-G1975X (на переднем плане и внизу)
Таблица 1. Основные параметры материнских плат линейки GA-G1975X
| Элементы и подсистемы | Параметры |
| Процессор | Поддержка процессоров: Intel Pentium Extreme Edition, Intel Pentium D и Intel Pentium 4 в конструктиве LGA775 с технологией Hyper-Threading (HT) и системной шиной 1066/800 МГц |
| Чипсет | Northbridge: Intel 82975X (MCH), Southbridge: Intel 82801GR (ICH7R). |
| Оперативная память | Четыре разъема для оперативной памяти DIMM, Поддержка двух каналов DDR2 888/667/533 SDRAM (DDR2 888 в режиме 1066 МГц через разгон в BIOS, DDR2 667 в режиме 1066/800 МГц), Поддержка ECC/non-ECC, Максимальный объем DDR2 SDRAM — до 8 Гбайт. |
| Видео | 1 или 2 видеоадаптера в слотах PCI Express x16. |
| Аудио | На плате Creative CA0106, Поддержка 2/4/5.1/6.1/7.1 аудиоканалов, Поддержка SPDIF In/Out |
| Serial ATA | Микросхема ICH7R: четыре порта Serial ATA 300 |
| IDE | Микросхема ICH7R: один порт IDE (2 устройства) с UltraDMA 100/66/33, Микросхема IT8211F: один порт IDE (2 устройства) с UltraDMA 133/100/66/33 |
| Serial ATA RAID | Микросхема ICH7R: четыре порта Serial ATA II (4 устройства) с поддержкой RAID 0, RAID 1, RAID 10 (0+1), RAID 5, Matrix RAID |
| USB 2.0 | Восемь портов USB 2.0/1.1 (четыре – через кабель) |
| IEEE1394 | Микросхема TI TSB43AB23, Три порта IEEE1394a |
| LAN | Гигабитная (10/100/1000 Мбит/с) сетевая подсистема на базе гигабитного сетевого контроллера Broadcom BCM5789KFB |
| Системный BIOS | 2 x 4 Мбит flash ROM, Используется Award BIOS (по лицензии), Поддерживается Dual BIOS/Q-Flash/Multilanguage BIOS |
| Внутренние разъемы | 1 x 24 pin ATX power, 1 x 8 pin ATX 12 V power, 1 x 4 pin PCIE ATX 12 V power 1 x FDD, 1 x UltraDMA 100/66/33 IDE, 1 x UltraDMA 133/100/66/33 IDE, 4 x Serial ATA 3 Гбит/с, 3 x Fun CPU, System, Power, 1 x front panel, 1 x front audio, 1 x CD In, 1 x COMA, 3 x USB 2.0/1.1 разъема (через кабель до 6 портов), 2 x IEEE1394a (через кабель до 3 портов), 1 x RF_ID, 1 x SUR_CEN, 1 x SPDIF In/Out, 1 x Power LED |
| Порты задней панели | Порты PS/2 клавиатуры и мыши, Два порта USB 2.0/1.1, Один порт RJ45, Три разъема аудио (Line In / Line Out / MIC In) |
| Система ввода / вывода | Контроллер ввода/вывода на микросхеме IT8712 |
| Слоты | Два слота PCI Express x16, два слота PCI Express x4, два слота PCI |
| Поддерживаемые технологии | Multi-GPU, Turbojet, C.R.S. (CMOS Reload Switch), Norton Internet Security, Xpress Installation, Xpress Recovery 2, C.I.A. 2 (CPU Intelligent Accelerator 2), M.I.B. 2 (Memory Intelligent Booster 2), EasyTune 5, Download Center |
| Форм-фактор | ATX, размеры платы 305 мм х 245 мм |
Особенности архитектуры указанных материнских плат приведены в следующей части данной статьи.
