Компания Gigabyte выпустила компактную, недорогую материнскую плату GA-H55M-UD2H, обеспечивающую поддержку интеловских процессоров, созданных в стандарте LGA1156
Евгений Рудометов
>> Часть 2
В материнской плате GA-H55M-UD2H (Rev. 1.0), созданной и выпущенной компанией Gigabyte, традиционно используются проводники удвоенной толщины для обеспечения лучшего электропитания. Для повышения надежности использованы твердотельные конденсаторы. В цепях питания применены транзисторы с пониженным сопротивлением каналов и ферритовые дроссели с низкими потерями.
Учитывая незначительный уровень теплообразования, единственная микросхема чипсета Intel H55 снабжена лишь небольшим радиатором. Кстати, он является единственным на данной материнской плате.
Материнская плата GA-H55M-UD2H рассчитана на процессоры Intel линеек Core i7 серии 800, а также Core i5 и Core i3.
В конструкции платы реализовано четыре модуля памяти: по два в каждом канале. Конструкторы Gigabyte рекомендуют использовать модули DDR3-1666/1333/1066/800 (1666 МГц — в режимах оверклокинга), а при использовании процессоров без интегрированного видеоядра они утверждают, что можно использовать модули — до DDR3-2000.
Остается добавить, что контроллеры памяти встроены непосредственно в состав процессора Intel, разработчики которого рекомендуют ограничиться модулями DDR3-1333.
В архитектуре материнской платы присутствуют два видеослота конструктива PCI Express x16. При этом один рассчитан на режим PCI Express x16, второй – PCI Express x4.

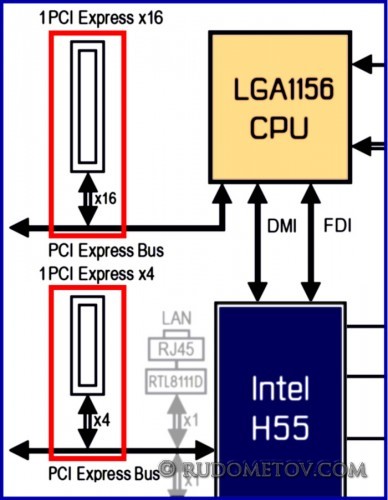

На рис. 4 приведена реализация двух разъемов видео в материнской плате GA-H55M-UD2H.
Рис. 4. Два разъема видео в GA-H55M-UD2H
Наличие двух видеослотов обеспечивает поддержку режима ATi CrossFireX для высокой производительности графической подсистемы за счет одновременной обработки видеопотока двумя видеоадаптерами.
Видеоконтроллеры интегрированы в состав процессора и чипсета. А в ряде процессоров средства графики встроены непосредственно в процессоры. За формирование видеинформации в этом случае будет отвечать графическое ядро процессора — Intel HD Graphics, а за вывод на монитор по физическим интерфейсам — DVI/HDMI/DisplayPort — чипсет Intel H55. При использовании процессоров без встроенных видеосредств пользователям придется ограничиться только графикой внешних видеоадаптеров, созданных на дискретных элементах.
Здесь необходимо отметить, что в ряде процессоров интегрированная графика встроена непосредственно в процессоры. В этом случае в GA-H55M-UD2H за формирование видеинформации будет отвечать графическое ядро процессора — Intel HD Graphics. Вывод же на монитор осуществляется с помощью средств чипсета Intel H55: DVI/HDMI/DisplayPort.
При использовании процессоров без встроенных видеосредств пользователям придется ограничиться только графическими возможностями видеоадаптеров.
Из особенностей архитектуры GA-H55M-UD2H следует отметить, что микросхема чипсета чипсета поддерживает традиционные интерфейсы PCI, PCI Express, USB и SATA.
В дополнение к чипсету в составе GA-H55M-UD2H используется ряд специализированных микросхем, реализующих функции аудио (Realtek ALC889), сети (Realtek RTL8111D), устройств IDE (JMicron JMB368), FireWire (TSB43AB23).
Тема аппаратно-программных особенностей материнской платы GA-H55M-UD2H продолжена в следующей части данной статьи.
