ЧИПСЕТЫ
- 142 -
Чипсеты фирмы SiS

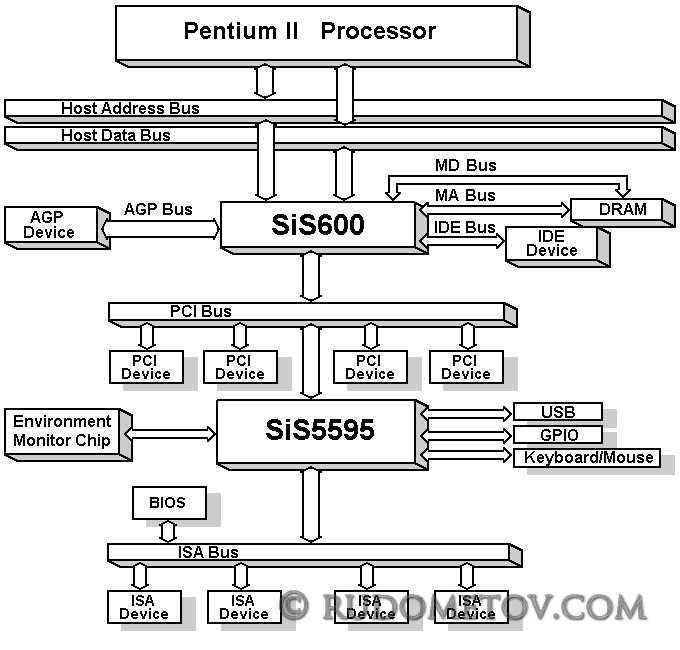

Рис. 1.73. Структура компьютера с чипсетом SiS600
Графический 2D/3D-видеоакселератор поддерживает: до 8 Мбайт фрейм-буфера, локализованного в оперативной памяти (UMA Mode); MPEG-I и MPEG-II Video и т. д. Возможен режим с использованием внешней видеопамяти (Non-UMA Mode). В составе встроенных видеосредств используется программируемый 24 бит 230 МГц RAMDAC.
Структура компьютера с чипсетом SiS620 представлена на рис. 1.74.
Средства PCI-to-ISA Bridge поддерживают функции управления вводом/выводом.
Чипсет SiS620 Pentium II Integrated 3D Graphics Chipset состоит из двух микросхем:
- SiS620 в конструктиве 576 BGA,
- SiS5595 PCI SYSTEM I/O (PCI-to-ISA Bridge).
SiS630 (SiS630 Slot 1/Socket 370 2D/3D Ultra-AGP Single Chipset, предназначенный для настольных и мобильных компьютеров, поддерживает частоты процессорной шины 66/100 МГц. Построен на одной микросхеме. По архитектуре и функциональным возможностям аналогичен SiS540, который был создан для процессоров с разъемом Socket 7.
Интегрированный контроллер памяти DRAM с 64 бит шиной поддерживает: до 3 DIMM с максимальным объемом до 1,5 Гбайт памяти PC100/PC133 SDRAM или VCM SDRAM (NEC Virtual Channel Memory) и т. д.
