Чипсеты фирмы SiS
SiS5581/5591
Чипсеты SiS5581 и SiS5591 ориентированы на системы с процессорами типа Intel Pentium с разъемом Socket 7.
Чипсет SiS5581 реализован на одной микросхеме. Поддерживает частоту процессорной шины до 75 МГц, память FPM/EDO/SDRAM, IDE UltraDMA/33, USB и т. п.
Чипсет SiS5591 является двухчиповым набором. Поддерживает: частоту процессорной шины до 83 МГц, внешнюю кэш-память 256/512/1024 Кбайт SRAM, память FPM/EDO/SDRAM, модули DIMM/SIMM с объемом от 2 до 768 Мбайт в 3 DIMM при объеме кэшированной памяти до 256 Мбайт, AGP 66 МГц, до 5 PCI, UltraDMA/33, USB и т. п.
Микросхема SiS5581 выполнена в конструктиве 480 BGA.
Комплект SiS5591 состоит из микросхем:
- SiS5591 (533 BGA),
- SiS5595 (208 PQFP).
SiS530/540
Чипсеты SiS530 и SiS540 ориентированы на настольные и мобильные системы c процессорами фирм Intel, AMD и Cyrix c разъемом Socket 7 (Super Socket 7 — Super 7).

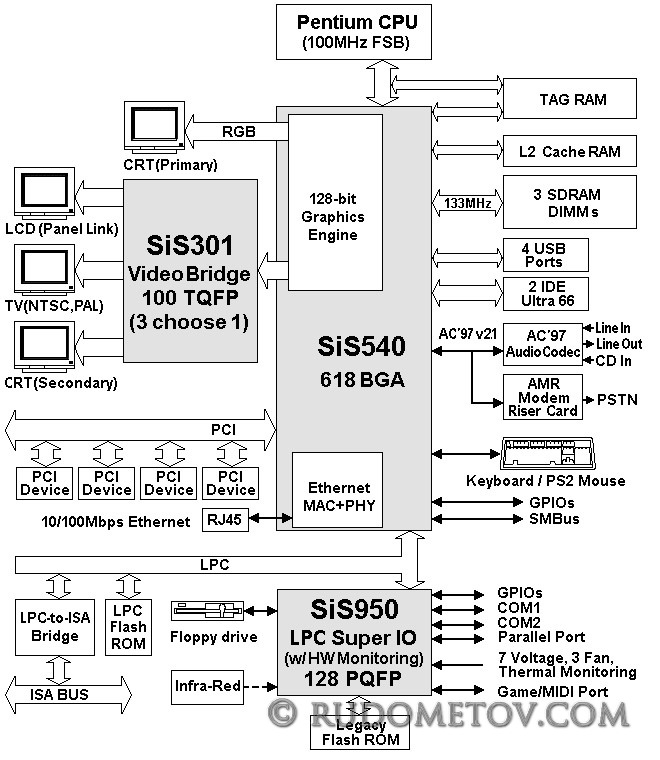

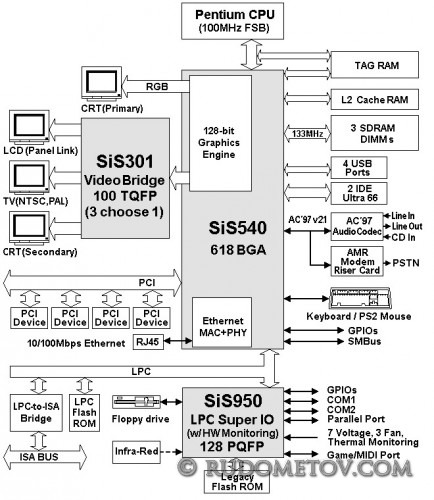

Рис. 1.72. Структура компьютера с чипсетом SiS540
