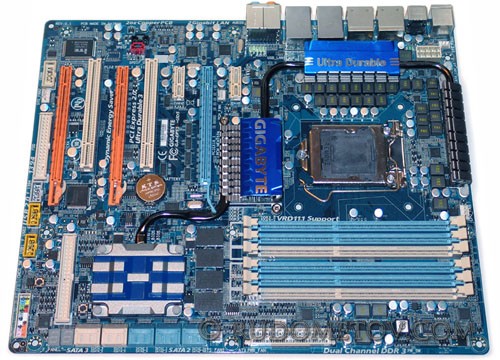

Для поддержки процессоров, выполненных в стандарте LGA1156 компания Gigabyte выпустила материнскую плату GA-EP55-UD5
Евгений Рудометов
>> Часть 3
Следует отметить, что функциональность платы находится на очень высоком уровне благодаря большому количеству портов, выведенному на заднюю панель:
-
порты клавиатуры и мыши,
-
десять портов USB 2.0,
-
два порта FireWire двух распространенных типов,
-
порты двух каналов LAN,
-
оптический и коаксиальный разъемы SP-DIF,
-
разъемы аудио.
При этом стоит обратить внимание на то, что два порта USB 2.0 объединены со скоростными портами eSATA в Combo-порты (Рис. 3).
Энергоснабжение элементов материнской платы Gigabyte GA-EP55-UD5 осуществляется через систему импульсных преобразователей. При этом для процессора предусмотрена 24-канальная схема. (GA-P55-UD5 — 12-канальная схема).
Для повышения экономичности энергопитания используется технология Gigabyte DES Advanced. Данная технология подразумевает возможность динамического переключения числа активных фаз в зависимости от загрузки процессора. Кроме того, данная технология позволяет уменьшить уровень теплообразования, что снижает нагрузку на средства охлажденияи даже в режимах разгона.
Встроенные в архитектуру платы средства мониторинга традиционно обеспечивают контроль напряжений, температуры, вращения вентиляторов.
В дополнение к аппаратным средствам в Gigabyte GA-EP55-UD5 реализованы традиционные фирменные разработки:
-
@BIOS,
-
Q-Flash,
-
Download Center,
-
Xpress Install,
-
Xpress Recovery2,
-
EasyTune,
-
Dynamic Energy Saver Advanced,
-
Smart 6 и др.
Часть из них используется в режимах overclocking.
Оценивая возможности материнской платы, Gigabyte GA-EP55-UD5 необходимо подчеркнуть, что ее основные достоинства — это высокая функциональность.
Тем не менее, производительность платы с процессором Intel Core i5 870 находится также на высоком уровне.
Результаты тестирования приведены в Таблице 2.
Таблица 2. Результаты тестирования
| Тесты | Результаты |
| 3DMark Vantage | 14800 |
| PCMark Vantage | 10680 |
Это очень близко к результатам моделей на топовом чипсете iX58.
Материнская плата GA-EP55-UD5 была предоставлена московским офисом компании Gigabyte
В статье были использованы материалы книги: Рудометов Е.А. «Современное железо: настольные, мобильные и встраиваемые компьютеры» – СПб.: БХВ-Петербург, 2010. – 464с.
