Материнская плата Gigabyte GA-EP55-UD5 относится к изделиям топового уровня, является улучшенной версией модели GA-P55-UD5.
В материнской плате Gigabyte GA-EP55-UD5 (Rev. 0.1), выполненной на основе шестислойного дизайна, реализованы компоненты технологии Ultra Durable 3.
Это означает, что для слоев питания и заземления в применены проводники удвоенной толщины.
Кроме того, в плате использованы твердотельные конденсаторы повышенной надежности.
В добавление к этому в преобразователях питающих напряжений применены еще и транзисторы с пониженным сопротивлением каналов, а также ферритовые дроссели с низкими потерями.
Все это повышает энергоэффективность источников питания и уменьшает теплообразование, что в частности, снижает нагрузку на средства охлаждения.
Для поддержания оптимальных тепловых режимов основных компонентов использованы компактные радиаторы, соединенные тепловыми трубками (технология Silent-Pipe).
Плата поддерживает два канала памяти DDR3-2200/1333/1066/800. Соответсвующие контроллеры встроены непосредственно в процессор.
В архитектуре материнской платы присутствуют три видеослота конструктива PCI Express x16 (Рис. 2 и Рис. 4).

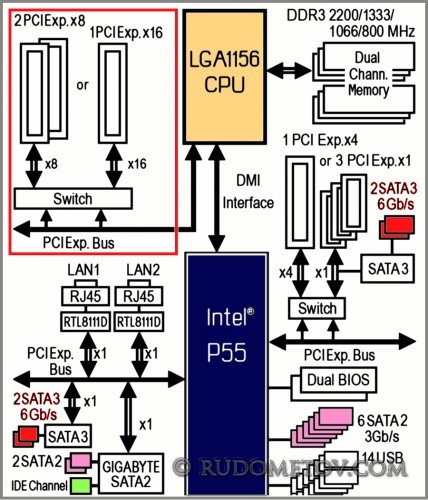

Рис. 4. Фрагмент архитектура материнской платы
Здесь следует напомнит, что наличие нескольких видеослотов (более одного) обеспечивает поддержку режимов SLI/CrossFireX.
Реализованные в GA-EP55-UD5 видеослоты являются разделяемыми и могут работать как PCI Express x16, PCI Express x8, PCI Express x4. Их использование определяется системным ПО и установленными видеоадаптерами.
Архитектура GA-EP55-UD5 основана на однокристальном чипсете, обеспечивающем связь с периферийными устройствами. Кроме традиционных интерфейсов PCI, PCI Express, USB и SATA, она поддерживает еще и функции RAID для накопителей SATA.
В дополнение к штатным для чипсета портов SATA в архитектуре предусмотрены дополнительные порты, четыре из которых могут работать в режиме SATA 6 Gb/s. Эта возможность обеспечена специализированными микросхемами.
Кроме стандартов SATA, предусмотрена возможность подключения также двух устройств IDE.
Организация подсистемы дисковой памяти отображена на фрагменте архитектуры материнской платы (Рис. 4).
В архитектуре Gigabyte GA-EP55-UD5 используются два канала Gigabit (10/100/1000 Mbits/s) LAN, созданные на основе микросхем Real 8111D. Их совместное использование позволяет повысить скорость и надежность соединений.
Для поддержки аудиовозможностей использован качественный аудиокодек ALC889A стандарта High Definition Audio (8 каналов, соотношение сигнал/шум микросхемы — более 104 дБ).
Рассмотрение архитектурных особенностей материнской платы GA-EP55-UD5, созданной и выпущенной компанией Gigabyte, продолжено в следующей части данной статьи, там же дана оценка производительности.
