Gigabyte GA-EP55-UD5 (часть 1)


Для поддержки процессоров, выполненных в стандарте LGA1156 компания Gigabyte выпустила материнскую плату GA-EP55-UD5

trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)trans Gigabyte GA EP55 UD5 (часть 1)

Евгений Рудометов





Материнская плата GA-EP55-UD5, созданная и выпущенная компанией Gigabyte, относится к топовым моделям. Плата рассчитана на поддержку процессоров, выполненных в конструктиве LGA1156.

Данная плата разработана на основе чипсета Intel P55.



Чипсет Intel P55

Чипсет Intel P55 Express Chipset (iP55) поддерживает процессоры Intel Core i7/i5, подключаемые через разъем LGA1156 и работающие c шиной DMI.

Комплект является однохабовым.

Это означает, что он состоит всего из одной микросхемы.

Связано это с тем, что традиционные для компоненты MCH, выполнявшей функции северного моста (Nirth Bridge), стали элементами процессоров LGA1156. В связи с этим отпала необходимость в компоненте MCH и чипсет стал однокомпонентным.

Единственная компонента чипсета iP55 получила наименование Platform Controller Hub (PCH).

Подключается микросхема посредством шины DMI — шины, традиционно используемой для связи набов  MCH/GMCH и ICH в двухкомпонентных чипсетах уже нескольких поколений.

Микросхема PCH, выполняющая фактически функции ICH поддерживает:

  • до 8 портов PCI Express x1,
  • до 4 PCI,
  • 6 Serial ATA II c RAID,
  • до 14 USB 2.0,
  • MAC-контроллер Gigabit Ethernet,
  • High Definition Audio (7.1) и т. п.

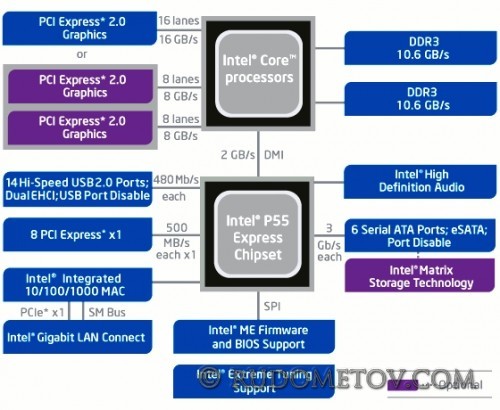

Структура компьютера с чипсетом iP55 представлена на Рис. 1.



Intel P55

Рис. 1.  Структура компьютера с чипсетом iP55



Комплект GA-EP55-UD5

В комплект материнской платы Gigabyte GA-EP55-UD5 (GA-EP55-UD5) входят следующие основные компоненты:

  • упаковочная коробка,
  • материнская плата GA-EP55-UD5,
  • кабель IDE,
  • четыре кабеля SATA,
  • брекет SATA,
  • I/O Shield,
  • CD-ROM с ПО,
  • коннектор 2-Way SATA bridge,
  • руководство пользователя,
  • краткая инструкция по установке.

Основные технические параметры материнской платы GA-EP55-UD5,  созданной и выпущенной компанией Gigabyte, приведены  в следующей части  данной статьи.



>>    Часть 2
