В противоположном от разъема USB/питание конце платы КПК находится щелевой разъем (слот) SDIO. Он вместе с окружающими его элементами используется для подключения карточек флэш-памяти SD/MMC или миниатюрных карт расширения, подключаемых посредством интерфейса SDIO.
Рядом со слотом SDIO, как уже упоминалось выше, находится стерео разъем головных телефонов. Это разъем совмещен с переключателем, управлющим встроенным в конструкцию КПК громкоговорителем (динамиком).
Рядом с разъемом SDIO под металлическим экраном расположен модуль беспроводной радиосвязи Bluetooth. Этот модуль окружен электронными элементами разной степени интеграции.
Необходимо отметить, что несущая плата является двухсторонней. Это означает, что большое количество элементов расположено на другой стороне платы КПК.
Внешний вид этой стороны платы представлен на Рис. 10.

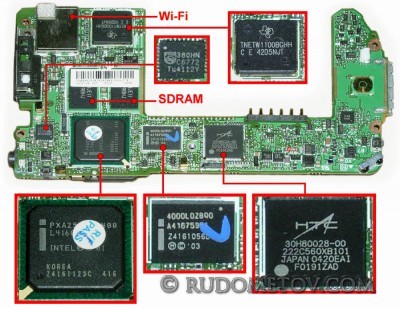

Рис. 10. Плата с основными электронными компонентами
Число электронных компонентов, расположенных на обратной стороне платы, сравнительно велико, и их описание выходит за рамки данной статьи. Однако основные микросхемы, в значительной степени определяющие архитектуру указанного КПК, заслуживают персонального упоминания и соответствующего рассмотрения.
Итак, традиционно главной микросхемой является процессор Intel PXA255, реализующий микроархитектуру и функции XScale. Этот важнейшая компонент, как справедливо считается, является основой КПК, и он в значительной степени определяет архитектуру и основные функциональные свойства всего устройства. Это компонент подробно описан в начале данной статьи в отдельном разделе.
Кроме процессора, важнейшими микросхемами являются:
-
чипы оперативной памяти,
-
чипы флэш-памяти,
-
контроллеры интерфейсов и т. п.
Оперативная память КПК представлена двумя микросхемами SDRAM. Их общий объем составляет 64 Мбайт (2 х 256 Мбит). На Рис. 14 эти микросхемы расположены выше процессора. Они хранят программы и данные, но только до тех пор, пока в аккумуляторах достаточно для этого энергии. Кроме того, микросхемы участвуют в процессах обработки данных.
Флэш-память КПК представлена одной большой микросхемой. Эта микросхема выпущена компанией Intel. Ее обозначение – Intel 4000LOZBQO, и на Рис. 10 она расположена справа от процессора. Микросхема обеспечивает энергонезависимое хранение информации и предназначена в основном для хранения системной информации, представленной программами и данными производителя КПК.
Справа от чипа флэш-памяти расположена микросхема HTC 30H88028-00. Эта микросхема является так называемым чипом-компаньоном процессора Intel PXA255. Она содержит контроллеры интерфейсов GPIO (General Purpose Input/Output) и SD/MMC. Это означает, что через HTC 30H88028-00 осуществляется передача значительного потока информации между процессором и другими комплектующими.
Еще одной крупной микросхемой, расположенной на обратной стороне платы (Рис. 10), является контроллер беспроводного радиоинтерфейса Wi-Fi.
В следующей части данной статьи продолжена тема основных элементов КПК Pocket LOOX 420.
