Внутреннее устройство КПК
На Рис. 5-11 представлены фотофрагменты конструкции карманного персонального компьютера Fujitsu Siemens Pocket LOOX 420.
И если ранее на Рис. 3 можно было рассмотреть обратную сторону КПК, то на Рис. 5 представлен КПК в том же ракурсе, но уже и без аккумулятора, и без задней крышки корпуса. Отсутствие крышки позволяет увидеть элементы внутреннего устройства.

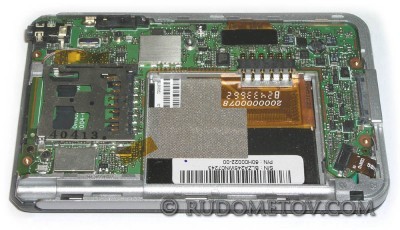

Рис. 5. КПК Fujitsu Siemens Pocket LOOX 420 со снятой нижней крышкой
На приведенном фото в правом торце КПК расположен многофункциональный разъем. Через него в КПК подается энергия от внешнего блока питания, работающего от сети переменного тока напряжением 100-220 В. Кроме того, этот же разъем используется для подключения КПК к ноутбуку или настольному компьютеру с целью передачи программ и данных. Информационная связь осуществляется по интерфейсу USB. Этот разъем хорошо виден на Рис. 6.

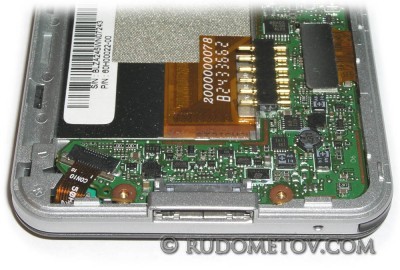

Рис. 6. Совмещенный разъем интерфейса USB и внешнего энергопитания
В противоположном конце от совмещенного разъема USB/питание в КПК (слева на Рис. 5) находится щелевой разъем (слот) SDIO. Он вместе с окружающими его элементами используется для подключения карточек флэш-памяти SD/MMC или миниатюрных карт расширения.
Рядом с SDIO находится стерео разъем головных телефонов.
Разъемы SDIO и головных телефонов хорошо видны на Рис. 7.

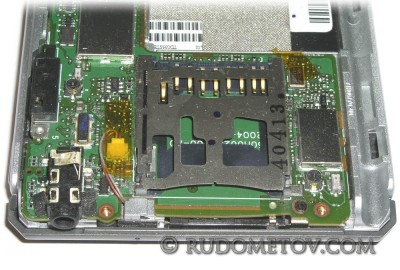

Рис. 7. Разъемы головных телефонов и SDIO
В следующей части данной статьи приведен следующий этап разборки и некоторые компоненты КПК Pocket LOOX 420.
