Функциональные возможности компьютерных устройств в значительной степени определяются внутренней архитектурой и применяемыми компонентами
Евгений Рудометов
>> Часть 3
Особенности внутреннего устройства

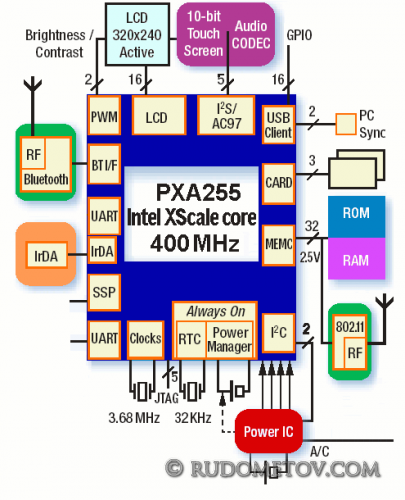

Обобщенная структура типового КПК, к которому относится и описанная выше модель КПК Pocket LOOX 420, созданная на основе процессора Intel PXA255, приведена на Рис. 4.
Рис. 4. Структура КПК Pocket LOOX 420
Итак, основными компонентами в приведенной обобщенной структуре КПК являются:
-
Процессор Intel PXA255,
-
Сенсорный жидко-кристаллический экран (сенсорный ЖК-экран),
-
Итак, основными компонентами в приведенной структуре являются:
-
Оперативная память (RAM),
-
Презаписываемая внутренняя и внешняя флэш-память, включая ПЗУ (ROM),
-
Средства расширения системы (GPIO),
-
Средства коммуникации,
-
Элементы энергопитания и др.
Разборка КПК
Чтобы получить доступ к внутреннему устройству КПК и его компонентам, необходимо вскрыть корпус данного устройства. Однако разборка столь сложного устройства является операцией, потенциально опасной для КПК. Связано это с тем, что ошибки в разборке и в последующей сборке чреваты необратимыми нарушениями его работоспособности.
Помня об одном печальном опыте отверточного общения с одной из моделей КПК, стоившей ей жизни, решено было не рисковать и обратиться к профессионалам.
В данном случае это была фирмы CPS – Технический Центр. Тем более что они уже помогали в подобных деликатных ситуациях, помогая в исследованиях внутреннего устройства сложных электронных изделий.
Итак, в результате общения со специалистами была выполнена полная разборка КПК Fujitsu Siemens Pocket LOOX 420 и сделаны детальные фотографии внутреннего устройства данного электронного изделия.
Что же касается моих последователей, то настоятельно не рекомендую повторять подобные операции в домашних условиях, особенно, если нет должного опыта и соответствующих инструментов.
Внимание. Ни автор, ни сайт не несут ответственности за нарушение работы устройств вследствие их непрофессиональной разборки
В следующей части данной статьи приведены подробности внутреннего устройства КПК Pocket LOOX 420.
>> Часть 5
