Функциональные возможности компьютерных устройств в значительной степени определяются внутренней архитектурой и применяемыми компонентами
Евгений Рудометов
>> Часть 5
На Рис. 8 представлен следующий этап разборки КПК Pocket LOOX 420.
В результате были разделены корпус и плата с основными электронными компонентами. Фактически эта плата выполняет все функции материнской платы, как в настольных компьютерах и ноутбуках.

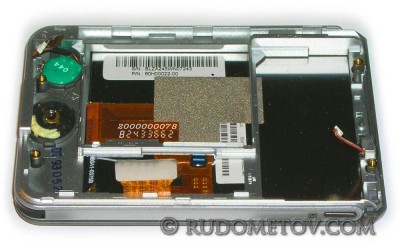

Рис. 8. Корпус КПК, лишенный платы
В корпусе КПК, который был лишен платы с электронными компонентами, ярко выделяется дополнительный NiMH аккумулятор, расположенный в углу и имеющий форму зеленого диска.
Этот дополнительный источник автономного энергопитания не может похвастаться большой емкостью. Однако этой емкости вполне достаточно для сохранения в течение непродолжительного времени информации, находящейся в оперативной памяти.
Указанный дополнительный аккумулятор по замыслу конструкторов данной модели КПК необходим на время замены основной, высокоемкой, литий-ионной батареи (Рис. 3) на запасную. Технические эксперты утверждают, что емкости дополнительного аккумулятора достаточно, чтобы сохранять хранимую в КПК информации в течение нескольких десятков минут.
Рядом с указааным NiMH аккумулятором расположен диск встроенного в конструкцию КПК миниатюрного громкоговорителя.
На материнской плате, представленной на Рис. 9, кроме полупроводниковых элементов, составляющих основу КПК, расположен ряд важных разъемов. Эти разъемы обеспечивают связь платы с компонентами, размещенными вне платы. Кстати, на этой плате размещены также и описанные выше разъемы.

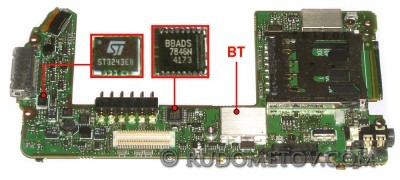

Рис. 9. Плата с основными электронными компонентами
Около контактов разъема, совмещающего USB и электропитание, на плате расположена микросхема ST3243. Эта микросхема, реализующая последовательную передачу данных, часто используется в составе элементов интерфейса ввода/вывода.
Рядом с этими элементами размещен еще один разъем. Он расположен под углом на узком краю платы и соединяет электронную схему с компонентами, расположенными в корпусе вне основной платы.
В центре данной платы расположен черный аккумуляторный разъем с пружинными, позолоченными контактами.
Рядом с аккумуляторным разъемом на плате помещен разъем белого цвета. Конструкция этого разъема предусматривает использование гибкого, многожильного, ленточного кабеля. Данные разъем и кабель предназначены для соединения электронной схемы КПК с дисплеем LCD, размещенным в корпусе.
Рядом с дисплейным и аккумуляторным разъемами на краю платы находится микросхема, выделяющаяся среди окружающих элементов своими размерами. Это чип BBADS7846N компании Texas Instruments. Он является контроллером сенсорного дисплея (Touch-Screen Controller), произведенного компанией Sony.
В следующей части данной статьи продолжена тема основных элементов КПК Pocket LOOX 420.
