Функциональные возможности компьютерных устройств в значительной степени определяются внутренней архитектурой и применяемыми компонентами
Евгений Рудометов
>> Часть 7
Контроллер беспроводного радиоинтерфейса Wi-Fi, входящий в состав КПК Pocket LOOX 420, реализован на основе микросхемы Texas Instruments TNETW1100BGHH и управляет модулем радиоинтерфейса, скрытым под металлическим экраном. Данный модуль создан на основе микросхемы MAXIM MAX2820 (2.4 GHz 802.11b Zero-IF Transceivers). Указанная микросхема, выполненная в корпусе THIN QFN (7 x 7 x 0.8 mm, 48 pin), поддерживает стандарт IEEE802.11b (до 11 Мбит/с CCK и до 22 Мбит/с PBCC). Используется однополярное питание: от +2,7 В до 3,6 В. Из других характеристик данной микросхемы следует отметить параметры чувствительности: -97 dBm Rx Sensitivity at 1 Mbps, -87 dBm Rx Sensitivity at 11 Mbps. Передача данных осуществляется в диапазоне 2,4-2,5 ГГц.
Необходимо отметить, что упомянутые радиоинтерфейсы Bluetooth и Wi-Fi являются не единственными беспроводными интерфейсами рассматриваемой модели КПК. К ним следует добавить традиционный инфракрасный (ИК) интерфейс, реализованный с помощью соответствующих элементов, интегрированных в состав КПК. Так, например, в нижнем правом углу платы (Рис. 10) расположен блок с двумя ИК диодами. Данные диоды, представленные на Рис. 11, вместе с соответствующими электронными компонентами обеспечивают возможности беспроводной передачи данных с устройствами, поддерживающими данный вид связи. К ним относятся многие модели КПК, настольных и мобильных компьютеров, а также некоторые цифровые телефоны и устройства компьютерной периферии.

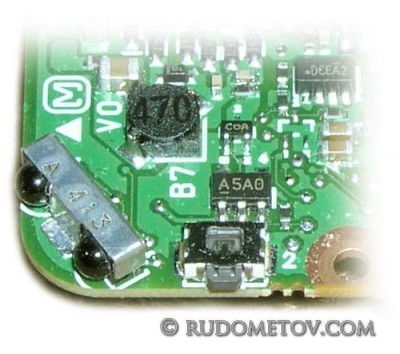

Рис. 11. ИК-диоды КПК
Остается добавить, что встроенные средства ИК интерфейса, дополненные соответствующими программными средствами, открывают возможность использования КПК в качестве многофункционального пульта дистанционного управления различными устройствами. К их числу в первую очередь относятся различные компоненты аудио и видеокомплексов.
Кстати, отмечая возможность работы КПК с внешними аудио и видеоустройствами, следует напомнить, что Pocket LOOX 420 сам обладает неплохими мультимедийными возможностями. Звуковые возможности данной модели КПК поддержаны рядом элементов, входящих в его архитектуру. Среди них, прежде всего, следует отметить микросхему Philips 380HN (UDA1380HN). На Рис. 10 она расположена слева от процессора Intel PXA255. Эта специализированная микросхема является аудио кодером/декодером. Она создана инженерами компании Philips и предназначена в основном для портативных плееров MD, CD и MP3. Однако это изделие от известного производителя различных аудио и видеокомпонентов нередко используется и в аудиотракте многих моделей КПК.
Данная микросхема Philips 380HN содержит в своем составе 24-разрядные аналого-цифровые (ADC, Analog-to-Digital Converter) и цифро-аналоговые (DAC, Digital-to-Analog) преобразователи. Аппаратными средствами микросхемы возможна обработка слов длиной 16, 18, 20 и 24 бит. Для встроенного блока ADC обеспечена поддержка частот от 8 до 55 кГц, а для встроенного DAC – от 8 до 100 кГц. Как утверждают разработчики указанной микросхемы Philips 380HN, она обеспечивает для обрабатываемых сигналов низкий коэффициент искажений и высокий динамический диапазон, достигающий уровня 97 дБ на предельных значениях частоты семплирования. Для сравнения следует напомнить, что качественные аудиодиски характеризуются существенно более скромными параметрами динамического диапазона, даже теоретически. А еще Philips 380HN имеет в своем составе аналоговые линейные входы, включая микрофонный вход (только моно). Встроенный в микросхему телефонный стерео усилитель рассчитан на сопротивление нагрузки 16 Ом. Напряжение питания микросхемы может быть установлено в диапазоне от 2,4 до 3,6 В.
Остается отметить, что работа аппаратных средств КПК Fujitsu Siemens Pocket LOOX 420 поддержана соответствующими системными и прикладными программными компонентами Microsoft, а также других сторонних производителей ПО.
В следующей части данной статьи – небольшое заключение.
