Компания Gigabyte выпустила компактную, недорогую материнскую плату GA-H55M-UD2H, обеспечивающую поддержку интеловских процессоров, созданных в стандарте LGA1156
Евгений Рудометов
>> Часть 3
Архитектура материнской платы GA-H55M-UD2H, представлена на рис. 5.
Рис. 5. Архитектура материнской платы GA-H55M-UD2H

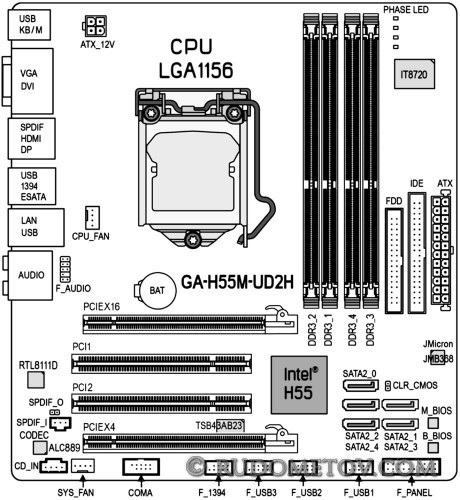

На рис. 6 приведены структура и основные элементы материнской платы GA-H55M-UD2H.
Рис. 6. Структура и основные элементы GA-H55M-UD2H
Энергопитание осуществляется через систему импульсных многофазных преобразователей с изменением числа активных фаз в зависимости от загрузки процессора (технология Dynamic Energy Saver 2). Это уменьшает энергопотребление, а следовательно, и теплообразование, что снижает нагрузку средства охлаждения и уменьшает акустический шум.
Изменение числа фаз индицирует набор светодиодов на плате. Остальные параметры могут быть проконтролированы с помощью традиционных средств мониторинга, обеспечивающих вывод значений питающих напряжений, а также температуры, контроль вращения вентиляторов и т. п.
В дополнение к аппаратным средствам в GA-H55M-UD2H традиционно реализованы фирменные разработки, включая DualBIOS — защиту от отказа BIOS из-за сбоев и вирусных атак, Smart 6 — управление компьютером и др.
Реализованные в GA-H55M-UD2H аппаратно-программные средства позволяют управлять производительностью компьютера за счет использования режимов разгона.
Что же касается производительности системы, созданной на основе материнской платы GA-H55M-UD2H, то она была оценена в процессе тестирования.
Результаты тестирования представлены в следующей части данной статьи.
