Функциональные свойства компьютерной системы в значительной степени зависят от материнской платы, именно поэтому формирование оптимальной конфигурации следует начинать именно с этого важнейшего компонента
Евгений Рудометов
>> Часть 1
Подсистема оперативной памяти
Важной характеристикой материнской платы является тип используемых модулей памяти. В настоящее время доминирующим стандартом является память DDR2, сменившая в процессе эволюции память DDR. Но и память DDR2 постепенно теснит следующий стандарт — DDR3.

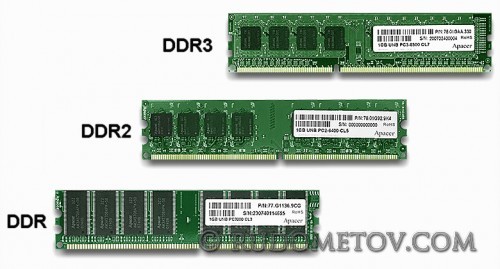

Рис. 3. Модули оперативной памяти
Модули стандарта DDR3 работают быстрее и обладают примерно на 40% меньшим энергопотреблением, а, следовательно, и теплообразованием. За ними будущее. Однако необходимо учитывать, хотя они конструктивно и электрически несовместимы со своими предшественниками.
Необходимо отметить, что важной характеристикой подсистемы памяти, реализованной в материнских платах, является число слотов для модулей памяти. Очевидно, что большее число – лучше, так как обеспечивает большую свободу для пользователей конфигурировать свои компьютерные системы.
Остается добавить, что в настоящее время доминируют решения с двухканальным доступом к подсистеме оперативной памяти, что обеспечивает большую скорость по сравнению с одноканальными вариантами.
Дисковая подсистема
Еще одной важной харарактеристикой материнской платы являются доступные средства управления дисковой подсистемой, состоящей из контроллера и накопителей.
В настольных компьютерных системах накопители представлены:
-
накопителями на жестких магнитных дисках (HDD — Hard Disk Drive или Hard Drive или Hard Disk — жесткий диск),
-
накопителями на гибких магнитных дисках (FDD — Floppy Disk Drive — гибкий диск),
-
накопителями на оптических дисках (CD, DVD, BD).
Необходимо отметить, что гибкие диски уже потеряли свое значение, говоря о дисковая подсистема настольного компьютера представлена исключительно HDD и CD/DVD/BD.
Жесткие диски в основном подключаются посредством интерфейса Serial ATA (SATA). В архитектуре современных системных плат предусмотрено несколько соответствующих разъемов. Чем больше разъемов, тем можно больше подключить накопителей.

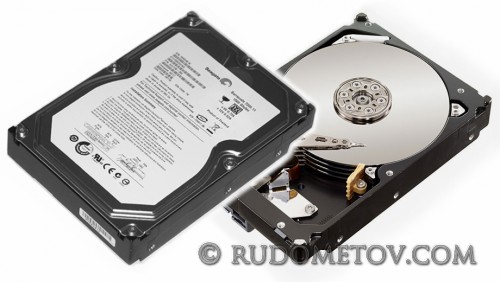

Рис. 4. Накопитель на жестких магнитных дисках
В случае необходимости два устройства — HDD и/или CD/DVD могут быть подключены через разъем интерфейса Parallel ATA (PATA, IDE).
В некоторых моделях системных плат жесткие диски можно группировать в массивы RAID, что позволяет повысить скорость передачи данных (режим чередования, обеспечивает удвоение скорости) и/или надежности хранения информации (режим зеркалирования, уменьшает доступный объем вдвое). В некоторых вариантах плат допускается объединение HDD в несколько массивов RAID с одинаковыми или разными режимами работы.
Остальные характеристик материнских плат, которые необходимо учитывать во время выбора оптимальной модели, приведены в следующей части данной статьи.
