Для поддержки процессоров микроархитектуры Intel Nehalem, выполненных в стандарте LGA1156, компания Gigabyte выпустила серию соответствующих материнских плат
Евгений Рудометов
>> Часть 2
Для поддержания оптимальных тепловых режимов основных компонентов использованы компактные радиаторы.
Плата поддерживает два канала памяти DDR3-2200/1333/1066/800, управляемой средствами, встроенными в процессор.
В архитектуре материнской платы присутствуют три видеослота конструктива PCI Express x16 (Рис. 3). Наличие нескольких видеослотов обеспечивает поддержку режимов SLI/CrossFireX.

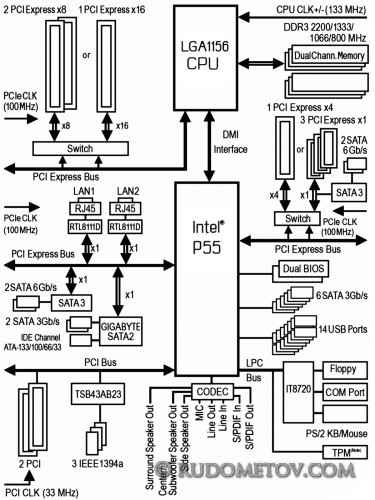

Рис. 3. Архитектура материнской платы
Архитектура GA-EP55-UD5 основана на однокристальном чипсете, обеспечивающем связь с периферийными устройствами.
Кроме традиционных интерфейсов PCI, PCI Express, USB и SATA, она поддерживает еще и функции RAID для накопителей SATA.
В дополнение к штатным для чипсета портов SATA в архитектуре предусмотрены дополнительные порты, четыре из которых — SATA 6 Gb/s. Предусмотрена возможность и подключения двух устройств IDE.
В архитектуре Gigabyte GA-EP55-UD5 используются два канала Gigabit (10/100/1000 Mbits/s) LAN, созданные на основе микросхем Real 8111D.
Для поддержки аудиовозможностей использован качественный аудиокодек ALC889A стандарта High Definition Audio.
Следует отметить, что функциональность платы находится на очень высоком уровне благодаря большому количеству портов USB 2.0, двум портам FireWire, наличию оптического и коаксиального SP-DIF выходов.
Два порта USB 2.0 объединены с портами eSATA2.
Энергоснабжение элементов материнской платы Gigabyte GA-EP55-UD5 осуществляется через систему импульсных преобразователей. При этом для процессора предусмотрено 24-канальная схема.
Для повышения экономичности энергопитания используется технология Gigabyte DES Advanced. Данная технология подразумевает возможность динамического переключения числа активных фаз в зависимости от загрузки процессора.
Встроенные в архитектуру платы средства мониторинга обеспечивают контроль напряжений, температуры, вращения вентиляторов.
В дополнение к аппаратным средствам в Gigabyte GA-EP55-UD5 реализованы традиционные фирменные разработки: @BIOS, Q-Flash, Download Center, Xpress Install, Xpress Recovery2, EasyTune, Dynamic Energy Saver Advanced, Smart 6 и др.
Оценивая возможности материнской платы, Gigabyte GA-EP55-UD5 необходимо подчеркнуть, что ее основные достоинства — это функциональность, хотя она обеспечивает и очень высокие уровни производительности.
Материнская плата GA-EP55-UD5 была предоставлена московским офисом компании Gigabyte
В статье были использованы материалы книги: Рудометов Е.А. «Современное железо: настольные, мобильные и встраиваемые компьютеры» – СПб.: БХВ-Петербург, 2010. – 464с.
>> Часть 1
