Евгений Рудометов


 >>    Часть 2


Для повышения производительности своих компьютеров пользователи могут воспользоваться специальными фирменными средствами, например, такими как C.I.A. 2 и Easy Tune 6 от Gigabyte (Рис. 3), обеспечивающими эксплуатацию основных компонентов в форсированных режимах с повышенными тактовыми частотами (overclocking – разгон).

Рис. 3.  Работа программы Easy Tune 6

Фирменные средства C.I.A. 2 (CPU Intelligent Accelerator) осуществляют динамическое изменение частоты процессора (точнее, FSB) и напряжения питания в зависимости от текущей загрузки.

Программа EasyTune 6, пришедшая на смену EasyTune 5, специально создана для мониторинга системных параметров и разгона.

Необходимо отметить, что для повышения устойчивости работы на высоких частотах в состав материнских плат включены индивидуальные регулируемые средства питания основных компонентов.

Известно, что благодаря успехам полупроводниковых технологий, совершенствованию элементной базы и архитектуры видеокарт современные видеоподсистемы обладают очень высокой производительностью.

Для еще большего повышения производительности видеоподсистемы используются специальные технологии CrossFireX и SLI, предусматривающие одновременную работу нескольких видеокарт, работающих над выводимыми кадрами видеоизображения параллельно. При этом каждый из видеоадаптеров в режиме реального времени рассчитывает свою часть кадра с последующим объединением полученных результатов для вывода на монитор.

Первая из данных технологий ориентирована на видеокарты ATI/AMD, вторая - на видеокарты Nvidia.

Благодаря же инженерным ухищрениям конструкторов Gigabyte указанные технологии CrossFireX и SLI реализуются даже в материнских платах, чипсеты которых формально не поддерживают одновременную работу нескольких видеокарт (Рис. 4).

Рис. 4.  Реализация нескольких видеослотов

Остается отметить, что уже ряд лет в состав материнских плат включены также различные средства обработки звука. Аудиоподсистемы новейших моделей строятся на основе высококачественных аудиокодеков Realtek c высоким соотношением сигнал/шум более 100 дБ, поддерживают технологии многоканального звука Dolby, а также работу с DVD и Blu-ray.

Обзор перспективных технологий, реализованных в материнских платах Gigabyte, продолжен  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


  >>    Часть 2


Материнская плата Gigabyte GA-EG45M-DS2H (GA-EG45M-DS2H) поддерживает работу процессоров Intel микроархитектуры Intel Core, включая двух и четырехъядерные модели, выполненные по технологии 45 нм.

К таким моделям относятся Intel Core 2 Extreme/Duo/Quad, Pentium Dual-Core / Celeron c разъемом LGA775 и с шиной FSB типа QPB (Quad-Pumped Bus), обеспечивающей передачу данных с частотами 1333/1066/800 МГц.

Для охлаждения микросхем чипсета используются пассивные средства, представленные радиаторами. Отказ от вентиляторов делает материнскую плату полностью бесшумной.

Обеспечению высокой производительности способствует подсистема памяти. Режим работы модулей памяти DDR2 1066/800/667 с объемом до 16 Гбайт может быть одноканальным или двухканальным. Частота 1066 МГц поддерживается в режиме оверклокинга.

Видеоподситема представлена встроенными в чипсет видеосредствами. Поддерживается аппаратное декодирование видео для плавного и качественного воспроизведения HD контента и Blu-ray дисков. Реализован встроенный интерфейс HDMI для воспроизведения видео высокого разрешения (1080) с поддержкой HDCP. Это дает возможность создавать на базе данной платы  мультимедийные системы с поддержкой видео высокой четкости.

В случае необходимости через интерфейс PCI Express x4 может подключаться внешняя видеокарта, созданная на дискретных элементах.

За управление устройствами ввода-вывода отвечает вторая компонента чипсета, представленная микросхемой Intel ICH10R, выполняющей традиционную роль South Bridge.

Данной микросхемой Intel ICH10R поддерживается пять HDD c интерфейсом SATA2 и два устройства IDE. Еще один накопитель может быть подключен через интерфейс eSATA2. Этот скоростной интерфейс, разъем которого выведен на заднюю панель материнской платы, предоставляет возможность подключения внешних накопителей. Ну а в случае необходимости несколько внутренних HDD могут быть организованы в массив RAID с реализацией RAID 0/1/10/5.

Архитектура материнской платы GA-EG45M-DS2H представлена на Рис. 4.

Рис. 4.  Архитектура Gigabyte GA-EG45M-DS2H

Из особенностей архитектуры следует отметить:

• Dual BIOS (использование дополнительной микросхемы с копией кода BIOS),
• аудиоподсистему c реализацией Intel High Definition Audio (до 8 каналов, HDA-кодек Realtek ALC889A, отношение сигнал/шум, обеспечиваемое данным кодеком, составляет 106 дБ),
• сетевой контроллер Gigabit Ethernet с передачей информации со скоростью до 1000 Мбит/с,
• интерфейсы USB 2.0 и IEEE1394a.

Еще одной особенностью архитектуры Gigabyte GA-EG45M-DS2H является встроенный модуль TPM с 2048-разрядным шифрованием. По замыслу конструкторов платы этот модуль должен обеспечивать аппаратное шифрование и дешифрование для поддержки ключей на базе цифровой подписи. В настоящее время этот модуль является опциональным, так как поставки таких средств в некоторые страны,  к сожалению,  включая и Россию,  ограничены законодательством этих стран.

Рассмотрение особенностей материнской платы GA-EG45M-DS2H продолжено  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


Производители материнских плат продолжают выпуск изделий под традиционные процессоры Intel Core 2 Duo и Intel Core 2 Quad с разъемом LGA775. Основой этих плат служат чипсеты третьего и четвертого поколений. Часть из этих чипсетов имеют в своем составе встроенные видеосредства, обеспечивающие возможность выпускать бесшумеые модели материнских плат.

В качестве примера такой платы можно привести модель GA-EG45M-DS2H, созданную конструкторами Gigabyte на основе чипсета  Intel G45.

Чипсет Intel G45

Чипсет Intel G45 Express (Intel G45) ориентирован на процессоры Intel Core 2 Duo и Intel Core 2 Quad, подключаемые через разъем LGA775 и работающие с шиной FSB типа QPB (Quad-Pumped Bus), которая обеспечивает передачу данных на частотах 800/1066/1333 МГц.

Рис. 1.  Архитектура компьютера с чипсетом iG45

Чипсет построен по двухчиповой схеме. Первая микросхема отвечает за связь с процессором, оперативной памятью, второй компонентой чипсета, а также за работу видеоподсистемы. Вторая микросхема поддерживает работу периферийных устройств.

Чипсет обладает встроенной видеоподсистемой Intel Graphics Media Accelerator X4500HD (Intel GMA X4500HD), которая полностью поддерживает воспроизведение видео HD 1080p, в том числе фильмов на дисках Blu-ray

Контроллер памяти рассчитан на память DDR2-800/667 или DDR3-1066/800, один или два канала, non-ECC, 2 DIMM на канал. Максимальный объем оперативной памяти составляет 16 Гбайт, количество модулей — до 4.

Управление периферийными устройствами компьютера осуществляет  микросхема ICH десятой версии — ICH10. Кроме нее, в составе комплекта может использоваться и микросхема ICH10R, осуществляющая поддержку еще и фунций RAID.

Комплект GA-EG45M-DS2H

В состав комплекта Gigabyte GA-EG45M-DS2H (GA-EG45M-DS2H) входят (Рис. 2): упаковочная коробка; материнская плата Rev. 1.0, созданная на основе чипсета Intel G45; руководство пользователя на английском языке и краткое руководство; комплект из двух кабелей SATA; кабели ATA100/66 и floppy; заглушка на заднюю панель; CD-ROM с программным обеспечением.

Рис. 2. Комплект GA-EG45M-DS2H

Внешний вид  GA-EG45M-DS2H и ее  внешних портов, а также  основные параметры  приведены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Плата GA-EG45M-DS2H, созданная на основе чипсета iG45, поддерживает работу высокопроизводительных процессоров Intel, включая двух и четырехъядерные модели, выполненные по технологии 45 нм.

Для охлаждения микросхем чипсета iG45 используются пассивные средства, представленные радиаторами. Отказ от вентиляторов делает систему бесшумной.

Обеспечению высокой производительности способствует подсистема памяти. Режим работы модулей памяти DDR2 1066/800/667 с объемом до 16 Гбайт может быть одноканальным или двухканальным. Частота 1066 МГц поддерживается в режиме оверклокинга.

Видеоподситема представлена встроенными в чипсет видеосредствами. Поддерживается аппаратное декодирование видео для плавного и качественного воспроизведения HD контента и Blu-ray дисков. Реализован встроенный интерфейс HDMI для воспроизведения видео высокого разрешения (1080) с поддержкой HDCP. Это дает возможность создавать на базе данной платы  мультимедийные системы с поддержкой видео высокой четкости.

В случае необходимости через интерфейс PCI Express x4 может подключаться видеокарта.

За управление устройствами ввода-вывода отвечает вторая компонента чипсета, представленная микросхемой Intel ICH10R. Платой Платой поддерживается пять HDD c интерфейсом SATA2 и два устройства IDE. Еще один накопитель может быть подключен через интерфейс eSATA2. Этот скоростной интерфейс, разъем которого выведен на заднюю панель материнской платы, предоставляет возможность подключения внешних накопителей. Ну а в случае необходимости несколько внутренних HDD могут быть организованы в массив RAID с реализацией RAID 0/1/10/5.

Из особенностей архитектуры следует отметить Dual BIOS (использование дополнительной микросхемы с копией кода BIOS), аудиоподсистему c реализацией Intel High Definition Audio (до 8 каналов, HDA-кодек Realtek ALC889A, отношение сигнал/шум 106 дБ), сетевой контроллер Gigabit Ethernet, а также интерфейсы USB 2.0 и IEEE1394a.

Встроенный модуль TPM с 2048-разрядным шифрованием обеспечивает аппаратное шифрование и дешифрование для поддержки ключей на базе цифровой подписи.

Энергоснабжение элементов платы осуществляется через систему импульсных преобразователей. В их составе используются дроссели с ферритовыми сердечниками, качественные транзисторы и твердотельные конденсаторы. Это позволило уменьшить потери и увеличить кпд преобразователей.

Встроенные в архитектуру платы GA-EG45M-DS2H средства мониторинга  предоставлят возможность контроля основных параметров.

Из реализованных традиционных фирменных средств следует отметить традиционные Virtual Dual BIOS, Q-Flash, Xpress Recovery2, Xpress Install и, конечно, утилита управления Easy Tune 5 Pro. Реализованные средства overclocking позволяют гибко управлять производительностью системы, например, установить частоту процессорной шины 1600 МГц, а памяти — 1066 МГц.

В дополнение к упомянутым функциональным возможностям в данной плате инжененры Gigabyte реализовали технологию Dynamic Energy Saver Advanced. Эта технология призвана обеспечить экономное использование электроэнергии за счет динамического изменения числа используемых фаз питания. В результате удается снизить энергопотребление, и, следовательно, уменьшить еще и уровень теплообразования. А это в свою очередь снижает нагрузку на системы охлаждения элементов и способствует уменьшению уровня акустического шума.

В дополнение к перечисленным функциональным возможностям данная плата поддерживает ставшими уже традиционными операционные системы Microsoft Windows VISTA/XP.

Производительность GA-EG45M-DS2H

Тестовая система:

• процессор — Intel Core 2 Quad Q6600 (технология — 65 нм, частота ядра — 2,4 ГГц, L2 — 8 Мбайт, шина — 1066 МГц),
• материнская плата — GA-EG45M-DS2H,
• память — 4 Гбайт DDR2,
• видео — встроенная графика,
• HDD — 750 Гбайт.

Результаты тестирования приведены в Таблице 2.

Таблица 2. Результаты тестирования

Материнская плата Gigabyte GA-EG45M-DS2H продемонстрировала сравнительно высокие уровни производительности и устойчивости. Это достигнуто благодаря тщательному дизайну и использованию качественных комплектующих.

Материнская плата GA-EG45M-DS2H была предоставлена московским офисом компании Gigabyte

В статье были использованы материалы книги: Рудометов Е.А. «Современное железо: настольные, мобильные и встраиваемые компьютеры» – СПб.: БХВ-Петербург, 2010. – 464с.


>>    Часть 1


Евгений Рудометов


Несмотря на появление процессоров архитектуры Nehalem, производители материнских не оставляют внимание и процессоры Intel Core 2 Duo и Intel Core 2 Quad. Для этих процессоров они выпустили широкую гамму соответсвующих плат. Основой этих плат служат чипсеты третьего и четвертого поколений. Часть из них имеют в своем составе встроенные видеосредства.  В качестве примера платы с интегрированной ведеоподсистемой можно привести модель Gigabyte GA-EG45M-DS2H, созданную на основе современного чипсета  Intel G45.

Чипсет Intel G45

Чипсет Intel G45 Express (iG45) ориентирован на процессоры Intel Core 2 Duo и Intel Core 2 Quad, подключаемые через разъем LGA775 и работающие с шиной FSB типа QPB (Quad-Pumped Bus). Тактовая частота процессорной шины iG45 — 200/266/333 МГц, что обеспечивает передачу данных на частотах 800/1066/1333 МГц.

Рис. 1. Архитектура компьютера с чипсетом iG45

Чипсет iG45 обладает встроенной видеосистемой Intel Graphics Media Accelerator X4500HD (Intel GMA X4500HD), которая полностью поддерживает воспроизведение видео HD 1080p, в том числе фильмов на дисках Blu-ray

Контроллер памяти рассчитан на память DDR2-800/667 или DDR3-1066/800, один или два канала, non-ECC, 2 DIMM на канал. Максимальный объем оперативной памяти составляет 16 Гбайт, количество модулей — до 4.

Управление периферийными устройствами компьютера осуществляет  микросхема ICH десятой версии — ICH10 или ICH10R (поддержка RAID).

Комплект GA-EG45M-DS2H

В состав предоставленного комплекта материнской платы Gigabyte GA-EG45M-DS2H (GA-EG45M-DS2H) входят (Рис. 2):

• упаковочная коробка;
• материнская плата Rev. 1.0, созданная на основе чипсета Intel G45;
• руководство пользователя на английском языке и краткое руководство;
• комплект из двух кабелей SATA;
• кабели ATA100/66 и floppy;
• заглушка на заднюю панель;
• CD-ROM с программным обеспечением.

Рис. 2. Комплект GA-EG45M-DS2H

Внешний вид материнской платы GA-EG45M-DS2H и ее  внешних портов, а также  основные параметры  приведены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Итак, максимальными возможностями обладают компьютерные системы четвертой группы. Такие модели имеют отметку “VISION BLACK”, а их характеристики должны удовлетворять VISION BLACK Technology.


VISION BLACK Technology

VISION BLACK Technology от AMD — это комбинация современной обработки и потенциала видео, которая помогает контролировать действия в игре, предоставив расширенное поле зрения. Позволяет выполнение множества серьезных задач одновременно.

По замыслу специалистов комании AMD системы с VISION BLACK Technology должны, как минимум,  поддерживать:

• Microsoft DirectX 11;
• технологию ATI Eyefinity, обеспечивавшую работу до 6 мониторов;
• создание и управление большой цифровой библиотекой;
• 3D-игры высокого разрешения;
• создание, редактирование и воспроизведение фотографий и фильмов в формате HD, интенсивно использующие память;
• высокопроизводительные, многоядерные процессоры.

В качестве примера компьютера, удовлетворяющего требованиям VISION Black Technology — сегмента с максимальными возможностями, можно привести модель следующей конфигурации:

• процессор — AMD Phenom II X6 1055T (технология — 45 нм SOI, число ядер — 6, частота — 2,8 ГГц, частота в Turbo Boost — 3,3 ГГц, L2 — 3 Мбайт, L3 — 6 Мбайт, рис. 3),
• материнская плата — плата, созданная на основе чипсета AMD 890FX/GX,
• оперативная память — DDR3-1333, 4096 Mбайт с возможностью расширения до 16 Гбайт,
• видеоадаптер — ATI Radeon HD 5870 1 Гбайт,
• жесткий диск — 2 Тбайт HDD с интерфейсом SATA III,
• оптический диск — Blu-ray.

Еще большей вычислительной мощности можно достичь, если описанную конфигурацию компьютера снабдить процессором AMD Phenom II X6 1090T (технология — 45 нм SOI, число ядер — 6, частота — 3,2 ГГц, частота в Turbo Boost — 3,6 ГГц, L2 — 3 Мбайт, L3 — 6 Мбайт).

Рис. 3. Процессор AMD Phenom II X6 1055T

Остается добавить, что компания AMD постоянно обновляет модельный ряд своих процессоров, предлагая все более производительные изделия.

В результате производительность и функциональные возможности компьютерных систем, имеющих отметку “VISION BLACK”, будут постоянно возрастать.

Необходимо отметить, что развитие идей VISION получило не только в настольных, но и в мобильных системах 2010 г.

Характеристики мобильных систем описаны  в следующей части  данной статьи .

>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Согласно возлагаемым на компьютеры задачам и целям, новые системы, созданные на основе процессоров AMD, делятся в настоящее время на четыре группы (рис. 2):

• VISION,
• VISION PREMIUM,
• VISION ULTIMATE,
• VISION BLACK.

Эти группы отличаются производительностью, функциональными возможностями и, конечно, ценой. При этом минимальными возможностями и ценой обладают компьютеры, помеченные наклейкой VISION, максимальными — VISION BLACK.

Рис. 2. Четыре уровня VISION


VISION Technology

VISION Technology от AMD — это, как определяет ее специалисты компании, комбинация современной обработки и потенциала видео. Системы с VISION Technology позволяют: слушать музыку, смотреть фотографии, смотреть DVD, смотреть фильмы и онлайн-видео, поиск в Интернете и пользоваться электронной почтой.


VISION PREMIUM Technology

VISION PREMIUM — это обработка информации, которая обеспечивает быстро реагирующую и сбалансированную работу приложений, используемые вами чаще всего. Системы поддерживают мультизадачный режим работы. Системы VISION Premium оптимальны для следующих работ: использования нескольких приложений одновременно, запуск популярных игр, конвертирование CD в MP3, редактирование фотографий, просмотр фильмов в формате Blu-Ray или HD, использование веб-камеры.


VISION ULTIMATE Technology

VISION ULTIMATE Technology от AMD — это обработка мультимедийной информации. Системы ориентированы на создание музыки, фотографий и видео на высокой скорости и с быстрой реакцией. Позволяют редактировать HD-видео, подключаться к другим устройствам и играть в современные 3D-игры. Системы поддерживают: расширенную многозадачность, запись живого ТВ, играть в графически насыщенные совместные онлайновые игры, редактировать и микшировать музыку, расширенные функции редактирования фотографий, создавать и редактировать фильмы в формате HD.

Характеристики VISION BLACK Technology описаны  в следующей части  данной статьи.

>>    Часть 3


Евгений Рудометов


Усилиями ученых и конструкторов, разрабатывающими и внедряющими перспективные элементы, материалы и технологии, накопители на жестких магнитных дисках (HDD) продолжают наращивать информационную емкость. В результате новейшие 3,5-дюймовые модели уже достигли значения в 3 Тбайт, а 2,5-дюймовые — 1 Тбайт. При этом благодаря росту плотности информации на магнитных дисках увеличиваются не только емкостные, но и скоростные параметры, что обеспечивает соответствующий рост функциональных возможностей настольных и мобильных компьютеров.

Необходимо отметить, что HDD могут входить не только в состав внутренних дисковых подсистем компьютеров, но и в состав внешних накопителей. Последние представлены сегодня очень большим набором разнообразных моделей.

Остается  добавить, что часть этих моделей внешних накопителей создана на основе 3,5-дюймовых HDD и предусматривает стационарное их использование, другая часть создана на основе 2,5-дюймовых HDD и ориентирована на мобильное применение.

Оба варианта внешних накопителей созданы с целью расширения информационного пространства дисковых подсистем компьютеров. Кроме того, они обеспечивают надежное хранение файлов и данных, а также удобный способ их переноса с компьютера на компьютер. Эти возможности особенно важны в условиях быстрого увеличения объемов информации, вызванных усложнением системных программ, а также быстрым развитием видео высокого разрешения.

Однако вместе с ростом информационной емкости накопителей и размеров хранимых с их помощью файлов, объем которых для HD-видео уже нередко исчисляется в десятках гигабайт (например, файлы Blu-ray и Blu-ray 3D), все острее встает проблема интерфейсов, точнее — их ограниченной пропускной способности.

Здесь следует напомнить, что распространенными интерфейсами являются USB 2.0 и FireWire (IEE1394a), созданные и внедренные в массовые изделия более десятка лет назад и чьи скоростные возможности из-за безудержного роста объемов накапливаемой информации уже давно перестали удовлетворять многих пользователей.

В стационарных вариантах данную проблему пытаются решить за счет применения в конструкции накопителей сразу нескольких контроллеров разных интрефейсов. Так часть старших моделей накопителей этого типа стали дополнительно комплектовать не только контроллером традиционного USB 2.0/1.1,  но еще  и контроллерами интерфейса eSATA, обладающего существенно большей скоростью передачи данных.

К сожалению, в мобильных вариантах этот метод трудно реализуем из-за ограничений, накладываемых как самим форм-фактором, так и способом энергопитания. В результате большинство моделей выпускается с одним интерфейсом USB 2.0, и объемные видеофайлы HD переписываются нередко десятки или даже сотни минут.

Это обстоятельство устраивает далеко не всех пользователей, и над решением данной проблемы бьются исследовательские и конструкторские подразделения всех основных производителей такого рода продукции.

Одно из оригинальных решений предложила компания Seagate (Seagate Technology), выпустившая на компьютерный рынок внешние мобильные накопители линейки FreeAgent GoFlex (GoFlex).

Система хранения данных GoFlex включает в себя простые в использовании устройства plug-and-play (рис.1), предусматривающие целый ряд сменных интерфейсных кабелей и адаптеров.

Рис. 1. Накопители FreeAgent GoFlex

В качестве примера одного из таких устройств можно привести портативную модель с информационной емкостью 500 Гбайт (рис.2).

Описание накопителя FreeAgent GoFlex 500 Гбайт представлено в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


Оценивая параметры указанной карточки флэш-памяти Kingston SDHC 32GB Class 10, необходимо напомнить, что в соответствии со стандартами, принятыми ассоциацией SD Card Association, карточки флэш-памяти разделяются по классам: 2, 4, 6. Как расширение этого набора, сравнительно не давно были анонсированы изделия десятого класса.

Здесь следует напомнить, что каждое из приведенных на упаковках и корпусах данных изделий численных значений «классности» обозначает гарантированную скорость записи информации на флэш-карту: Class 2 — 2 Мбайт/с (не менее), Class 4 — 4 Мбайт/с и т. д. Таким образом, чем выше класс, тем выше гарантированное значение скорости записи информации.

К слову сказать, для карточек флэш-памяти класса “10″, к которым относится Kingston SDHC 32GB Class 10, гарантируется скорость записи 10 Мбайт/с. Такой скорости достаточно, чтобы обеспечить скоростные требования видеостандартов HD (видео высокого разрешения) c очень высокими значениями битрейта, например, для записи в реальном масштабе времени фильмов с качеством Blu-ray.

Остается добавить, что еще одним важным параметром является скорость чтения  информации с флэш-карты. Но она, в отличие от скорости записи, классом не определяется. Тем не менее, известно, что скорость чтения обычно значительно выше скорости записи. Кстати, в ряде случаев скорости записи и чтения могут отличаться значительно — «в разы». Это  объясняется особенностями технологий записи и чтения информации. И по мере совершенствования данных технологий скорости записи и чтения информации постоянно растут.

Однако необходимо отметить, что реализация скоростных параметров карточек флэш-памяти, как, впрочем, и их совместимости, зависят от возможностей аппаратно-программных средств мультимедийных и компьютерных устройств, ориентированных на работу с такими карточками. Это означает, что карточки SDHC могут быть использованы только с теми устройствами, которые обеспечивают поддержку данного стандарта. А для использования подобных карт вне изделий требуются специальные считыватели — карт-ридеры. При этом используемые карт-ридеры должны не только «понимать» карточки типа SDHC, но и быть достаточно скоростными, чтобы реализовать в полной мере возможности используемых с ними флэш-карточек.

В оценке потенциала Kingston SDHC 32GB Class 10 в качестве тестового компьютера был использован субноутбук Fujitsu Siemens Lifebook p7010.

В его состав указанного тестового субноутбука входят:

• процессор — Intel Pentium M  ULV  733  с  частотой 1.10 ГГц,
• материнская плата — материнская плата FUJITSU FJNB189 с чипсетом Intel 855GME + ICH4-M,
• оперативная память — 1 Гбайт,
• системный HDD — 160 Гбайт,
• оптический дисковод — MATSHITA UJDA755 DVD/CDRW,
• операционная система — OC Microsoft Windows XP.

Совместно с данным мобильным компьютером использовался высокоскоростной карт-ридер.

После подключения карт-ридера с карточкой SDHC к тестовому ноутбуку они сразу определились системой как еще одно логическое устройство, предназначенное для хранения информации.

Емкостные параметры карточки флэш-памяти Kingston SDHC 32GB Class 10 приведены на рис. 2.

Рис. 2. Емкостные параметры карточки Kingston SDHC 32GB Class 10

Оценивая емкостные параметры предоставленной на тестирование карточки Kingston SDHC 32GB Class 10, необходимо помнить, что производители флэш-памяти, как и, например, жестких дисков, емкость своих изделий приводят в десятичных единицах.

Это означает, что в накопителях 1 Гбайт = 1 000 Мбайт = 1 000 000 Кбайт = 1 000 000 000 байт. В результате объявленные даже с некоторым запасом 32 Гбайт (объявлено — 32 миллиарда байт, фактически — 32 107 397 120 байт) «превращаются» в 29,9 Гбайт доступной емкости, измеряемой в единицах, привязанных, как это принято в программировании, к двоичной системе счисления, то есть 1 Гбайт = 1 024 Мбайт, 1 Мбайт = 1024 Кбайт, 1 Кбайт = 1 024 байт.

Скоростные параметры предоставленной на тестирование флэш-карточки Kingston SDHC 32GB Class 10 были оценены с помощью специализированного программного пакета SiSoftware Sandra, установленного на упомянутый выше субноутбук Fujitsu Siemens Lifebook p7010.

Оценка полученных результатов тестирования приведена в следующей части данной статьи.


>>    Часть 3


Евгений Рудометов


Для хранения накопленной дома и в офисах цифровой информации, объемы которой не редко исчисляются уже десятками и даже сотнями гигабайт (а в ряде случаев и терабайтами), используется широкий спектр разнообразных технических средств. Сегодня они часто представлены оптическими (CD/DVD и диски Blu-Ray) и жесткими дисками (HDD).

Однако среди средств сохранения информации выделяются изделия, архитектура которых основана на использованиии микросхем флэш-памяти. Благодаря очень высокой компактности и сравнительно низкого энергопотребления разнообразные решения хранителей информации с микросхемами флэш-памяти внутри широко используются в широкой гамме портативных устройствах.

Остается добавить, что микросхемы флэш-памяти, дополненные контроллерами традиционных интерфейсов связи с компьютерами,  стали основой миниатюрных внешних накопителей. Такие, обычно комактные,  накопители  обеспечивают как запись и чтение компьютерных данных, так и длительное, надежное и энергонезависимое хранение цифровой информации. Их удобно использовать для переноски информации с компьютера на компьютер. А еще их можно взять с собой в командировку или отпуск. В отличие от жестких магнитных (HDD) и оптических (CD/DVD/Blu-Ray) дисков они не содержат движущихся частей. Это обеспечивает повышенную надежность к неблагоприятным условиям эксплуатации, связанным с ударами, вибрациями, высокими и низкими давлениями и температурами. Все это является важным преимуществом данной технологии и способствует популярности флэш-накопителей с традиционными компьютерными интерфейсами, центральное место среди которых занимает широко распространенный интерефейс USB, способствующий популярности соответствующих накопителей — USB-флэшек.

Однако несмотря на преимущества, данной технологии хранения цифровых данных, долгое время широкое распространение  соответствующих накопителей сдерживалось сравнительно высокой стоимостью самих микросхем флэш-памяти. Тем не менее, в последние годы данная ситуация стала быстро меняеться. Благодаря успехам полупроводниковых технологий, оперирующих все меньшими литографическими масштабами, а также благодаря совершенствованию алгоритмов обработки данных, направленных на увеличение плотности записи цифровой информации и, конечно, повышение общей надежности, цена хранения единицы информации стала быстро снижаться. В результате накопители, созданные на основе флэш-памяти наконец-то стали теснить традиционные устройства. Более того, появились чрезвычайно компактные устройства с очень высокой емкостью, достаточной, например, для хранения большого числа мультимедийных файлов, размеры которых уже не редко исчисляются гигабайтами.

В качестве примера высокоемких и компактных накопителей можно привести USB-флэши линейки DataTraveler 200 (DT200). Изделия данной линейки предлагает рынку компания Kingston.

Одним из таких изделий является USB-накопитель, созданный на основе микросхем флэш-памяти и обладающий информационной емкостью 64 Гбайт (DT200/64GB).

Комплект DT200/64GB приведен на рис. 1, внешний вид — на рис. 2, параметры, объявленные для всей линейки, — в таблице 1.

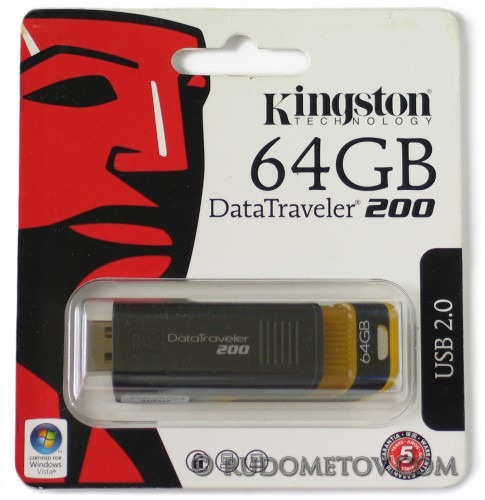

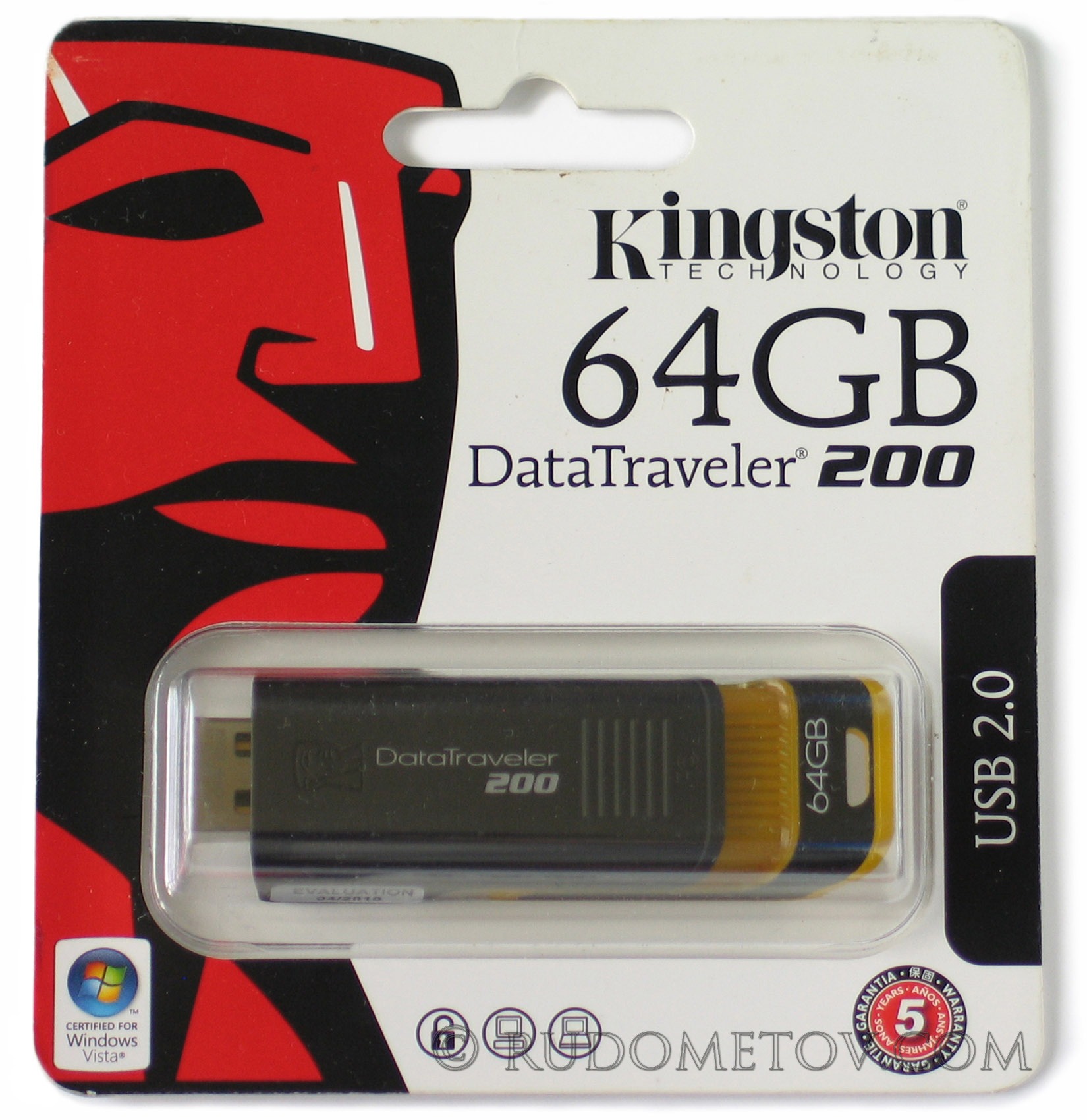

Рис. 1. Комплект DataTraveler 200 емкостью 64 Гбайт

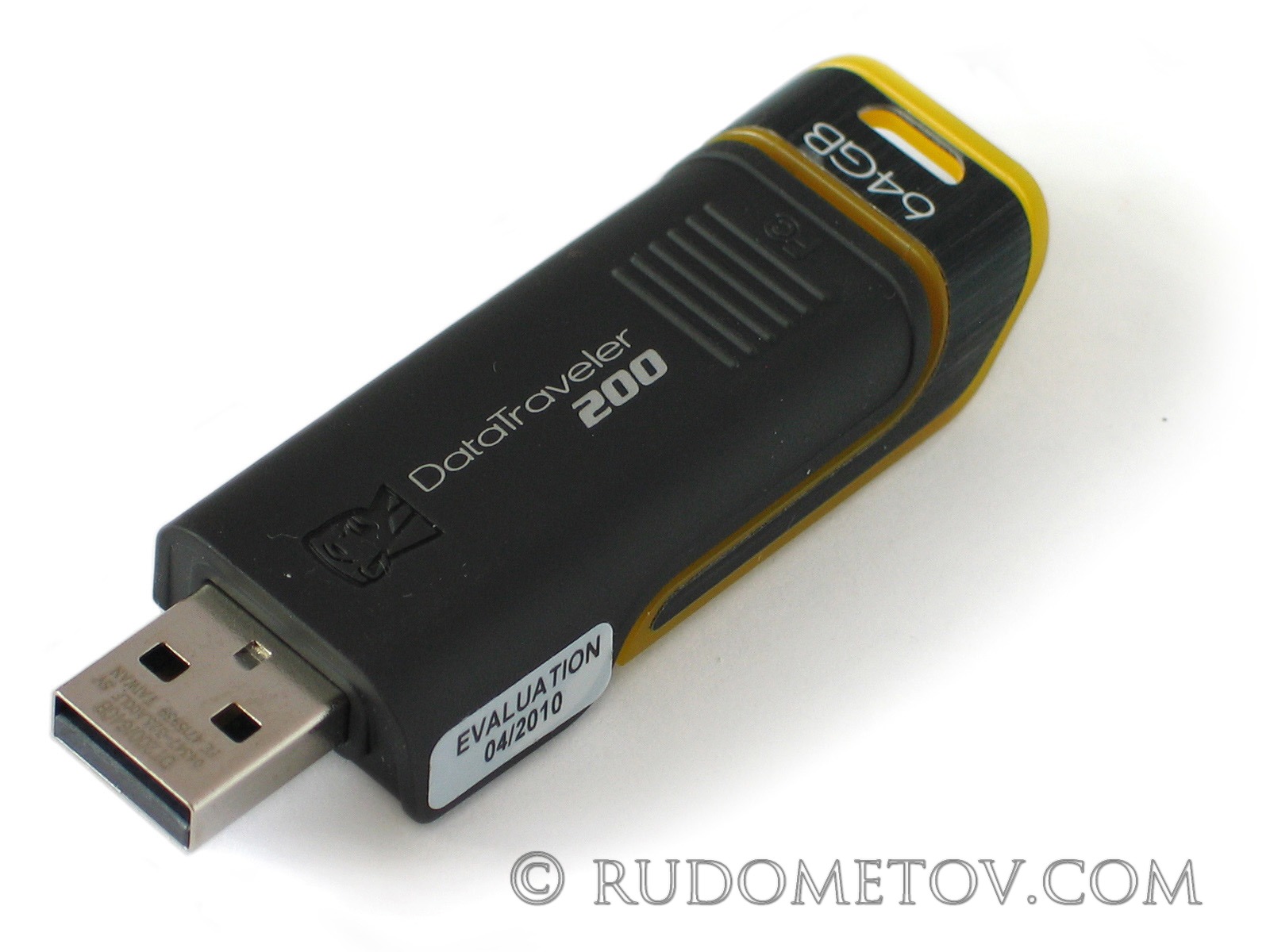

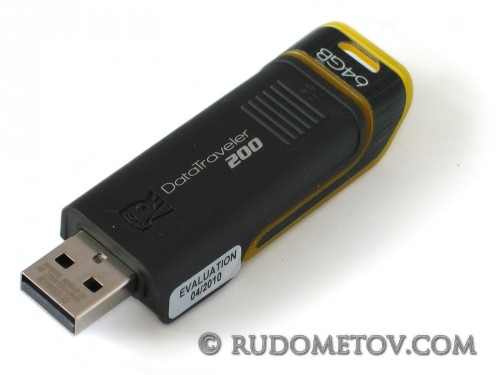

Рис. 2. USB-накопитель DataTraveler 200 64 Гбайт


Таблица 1. Основные параметры DataTraveler 200


Среди особенностей DT200/64GB следует отметить оригинальность конструкции, исключающей наличие часто теряющегося колпачка: разъем USB защищается крышкой-слайдером. Сборка накопителя хорошая. Корпус обладает приятным на ощупь покрытием soft touch.

С устройством поставляется уже установленная на накопитель специальная фирменная утилита. Эта утилита позволяет форматировать и защищать от несанкционированного доступа ценные данные в специальной области информационного пространства USB-накопителя DT200/64GB. Кстати, информационное пространство распределяется  самим пользователем.

Поддерживается «секретный раздел» операционными системами Microsoft Windows Vista/XP/2000/7.

Остается добавить, что защита паролем не требует специальных прав.

Оценки емкостных и скоростных параметров DT200/64GB, выполненных в процессе тестирования данного USB-накопителя, приведены в следующей части даннной статьи.


>>    Часть 2


Евгений Рудометов


Флэш-накопители продолжают теснить традиционные средства хранения информации. Давлению подвергаются уже не только CD и DVD, но даже их новомодные преемники в лице Blu-Ray и HD DVD. Что уж тут вспоминать некогда популярные, но отжившие свой век гибкие магнитные диски с их емкостью 1,44 Мбайт.

Сегодня даже конструкторы накопителей на жестких магнитных дисков с их огромной, все время возрастающей с выпуском новых моделей емкостью не могут быть спокойными за будущее своих устройств. В этом нет ничего удивительного. Дело в том, что флэш-накопители в отличие от накопителей на жестких магнитных дисках (HDD) и оптических устройств (CD/DVD, Blu-Ray и HD DVD) не содержат движущихся частей, что обеспечивает повышенную надежность к неблагоприятным условиям эксплуатации: вибрациям, ударным нагрузкам, повышенным и/или пониженным давлениям, высоким и/или низким температурам, и т. п.

Кроме того, флэш-накопители еще и компактны, и энергоэкономичны. Такие накопители обеспечивают как запись и чтение компьютерных данных, так и длительное, надежное, энергонезависимое хранение информации. А еще благодаря успехам полупроводниковых технологий в дополнение к указанным характеристикам появились миниатюрные устройства с симпатичным дизайном.

Как пример таких устройств, можно привести USB флэш-накопители Apacer Handy Steno AH161 и AH321 (Рис. 1), выпущенные компанией Apacer Technology Inc. (далее — Apacer).

Рис. 1. Комплект USB флэш-накопителя Apacer Handy Steno AH161 и AH321

USB флэш-накопители Apacer Handy Steno AH161 и AH321 отличаются оригинальным дизайном.

Утверждается, что идею дизайна разработчики модели AH161 почерпнули из всемирно известной головоломки-паззла. Модель AH161 состоит из трех частей:
  -  зеленый прозрачный корпус с электронной “начинкой” и разъемом USB,,
  -  желтый защитный колпачок,
  -  тонкий желтый соединительный шнурок с зеленым элементом для крепления.

Необходимо добавить, что шнурок не только предотвращает утерю колпачка, но и превращает устройство в привлекательный браслет или модный аксессуар. С помощью шнурка накопитель также можно присоединить к мобильному телефону или цифровой камере, чтобы устройство было всегда под рукой.

Встроенный ярко-синий индикатор мигает при передаче данных. Доступная емкость памяти составляет 2, 4 или 8 Гбайт. Устройство весьма компактно:  а размеры — 39,9 х 16,8 х 6,8 мм, а вес — 5 г.

Корпус USB-накопителя AH321 сделан из прозрачного темно-красного пластика с белой полоской, проходящей между корпусом и колпачком и вдоль боковых сторон. Сквозь пластик можно с легкостью рассмотреть чип, составляющий главную часть накопителя.

Накопитель AH321 состоит всего из двух частей:
  -  темно-красный корпус с электронной “начинкой” и разъемом USB,
  -  темно-красный защитный колпачок.

Корпус накопителя AH321 оборудован специальной системой для крепления защитного колпачка при использовании коннектора. Скобка, расположенная на защитном колпачке, фиксируется между двумя выступающими пластинками на устройстве. Эту же скобку можно использовать для подсоединения устройства к брелоку или нашейному шнурку для облегчения переноски.

Объем встроенной памяти накопителя AH321 может быть от 1 Гбайт до 16 Гбайт. Его размеры — 60,8 x 18,8 x 8 мм, а вес — 8 г.

Внешний вид USB флэш-накопителей Apacer Handy Steno AH161 и AH321 представлен на Рис. 2.


Рис. 2. USB флэш-накопители Apacer Handy Steno Steno AH161 и AH321


Основные технические параметры представлены в Таблице 1.


Таблица 1. Основные параметры  Apacer Handy Steno AH161 и AH321


Что же касается скоростных свойств USB флэш-накопителей Apacer Handy Steno AH161 и AH321, то оценка скоростных параметров была выполнена в процессе тестирования. Результаты данного тестирования приведены в следующей части данной статьи.


>>   Часть 2
