Возможности систем с процессорами Intel Atom первого и второго поколений можно повысить за счет примения оверклокинга (разгона)
Евгений Рудометов,
Виктор Рудометов
>> Часть 1

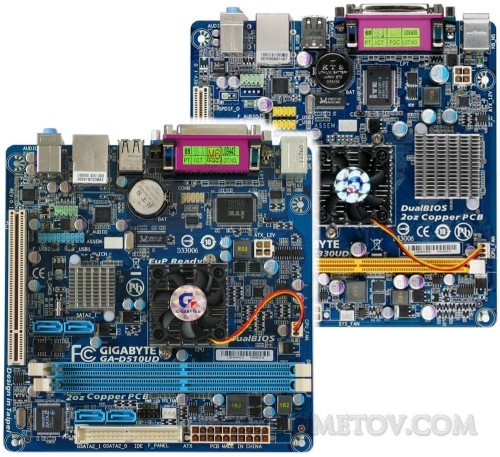

Внешний вид материнских плат GA-D510UD и GA-GC330UD представлен на рис. 1, а их основные характеристики — в таблице 2.
Рис. 1. Материнские платы GA-D510UD и GA-GC330UD
Таблица 2. Основные параметры GA-D510UD и GA-GC330UD
| Модель | GA-D510UD | GA-GC330UD |
| Процессор и чипсет |
Intel Atom D510, Intel NM10 |
Intel Atom 330, Intel 945GC (GMCH + ICH7) |
| Память | 2 DIMM DDR2 800/667 МГц, до 4 Гбайт |
1 DIMM DDR2 667/533 МГц, до 2 Гбайт |
| Видеосредства | Встроенные в процессор | Встроенные в чипсет |
| Аудио | 2/4/5.1/7.1 каналов | 2/4/5.1 каналов |
| Диски, устройств | 2 IDE, 4 SATA 3Gb/s с RAID 0/1/JBOD | 2 IDE, 2 SATA 3Gb/s |
| LAN | Ethernet 10/100/1000 Mbit | Ethernet 10/100 Mbit |
| Порты задней панели |
2 PS/2, 1 LPT, 1 COM, 1 D-Sub, 4 USB, 1 RJ-45, 3 Audio | 2 PS/2, 1 LPT, 1 COM, 1 D-Sub, 4 USB, 1 RJ-45, 3 Audio |
| Слоты | 1 PCI | 1 PCI |
| Форм-фактор | Mini-ITX, 170 х 170 мм | Mini-ITX, 170 х 170 мм |
Низкие уровни теплообразования процессора и чипсета позволили в конструкции обеих плат обойтись без сложных и шумных средств охлаждения. Однако если в GA-GC330UD миниатюрный вентилятор расположен на радиаторе микросхемы GMCH чипсета Intel 945GC, то в GA-D510UD кулер с вентилятором поддерживает оптимальный температурный режим именно процессора, а микросхема однокомпонентного чипсета обходится только небольшим радиатором.
Для снижения уровней теплообразования и повышения устойчивости работы в условиях эксплуатации в составе компактных корпусов в печатных платах GA-GC330UD и GA-D510UD использованы медные слои удвоенной толщины для шин питания и заземления. В дополнение к этому в составе электронных компонентов применены высококачественные элементы с низкими потерями.
Высокая функциональность GA-GC330UD и GA-D510UD обеспечивается не только возможностями процессоров и чипсетов, но и дополнительными микросхемами.
В архитектуре GA-D510UD использованы следующие дополнительные микросхемы:
- GIGABYTE SATA2 — IDE и 2 SATA 3Gb/s,
- Realtek ALC 888B — Audio HD 2/4/5.1/7.1,
- RTL8111D — LAN 10/100/1000 Mbit,
- IT 8720 — COM, LPT, KB/Mouse,
- и др.
В архитектуре GA-GC330UD использованы следующие дополнительные микросхемы:
- Realtek ALC662 — Audio HD 2/4/5.1,
- RTL8102E — LAN 10/100 Mbit,
- IT 8718 — COM, LPT, KB/Mouse,
- и др.
Некторые подробности архитектуры, структуры и основных компонентов материнских плат GA-GC330UD и GA-D510UD рассмотрены в следующей части данной статьи.
