Развитие концепции Centrino привело к последовательному появлению пяти мобильных платформ, каждая из которых была основана на соответствующем наборе комплектующих
Евгений Рудометов
>> Часть 2
Все приведенные функции, впервые были реализованы в настольных системах, созданных на основе моделей семейства настольного набора микросхем системной логики аналогичного наименования — i915, а также настольного чипсета i925. Теперь эти же возможности реализованы и средствами нового высокопроизводительного мобильного чипсета i915 (Рис. 3), представленного тремя версиями:
-
i915GM,
-
i915PM,
-
i915GMS.
Структура мобильного компьютера с чипсетом i915GM представлена на рис. 3

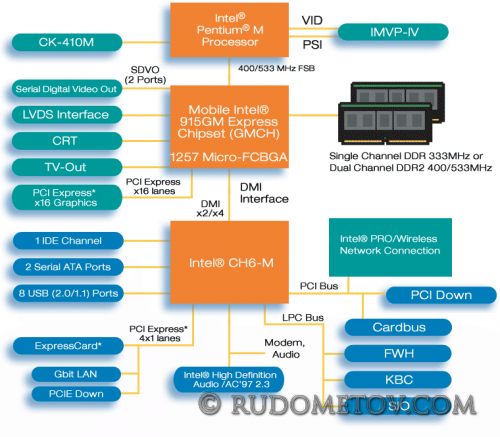

Рис. 3. Архитектура мобильного компьютера с чипсетом i915GM
Чипсет i915PM не имеет встроенных графических средств, но предусматривает возможность подкдючения внешнего видеоадаптера PCI Express x16. Он поддерживает процессоры Intel Pentium M, Intel Pentium M (LV), Intel Pentium M (ULV), Intel Celeron M, Intel Celeron M (ULV) с процессорной шиной 533 или 400 МГц и один или два канала DDR2 333/400/533.
Чипсет i915GMS специально разработан для ноутбуков малого форм-фактора, рассчитанного на энергоэкономичные модели процессоров Intel Pentium M (LV), Intel Pentium M (ULV), Intel Celeron M (ULV). Он имеет встроенные средства Intel GMA 900 с производительностью в 1,4 раза больше i855GME (следует обратить внимание, что у i915GM — в 2 раза). Кроме того, чипсет i915GMS поддерживает шину только 400 МГц (у i915GM — и 400 МГц, и 533 МГц) и только один канал памяти DDR2 400 МГц (у i915GM — и DDR2 400, и DDR2 533).
Остается добавить, что для управления периферийными устройствами в базовых комплектах перечисленных моделей мобильного чипсета i915 предусмотрено использование компонента ICH6-M. Он поддерживает работу двух портов Serial ATA-150 и одного порта Parallel ATA-100, до восьми портов USB 2.0, аудиосистемы Intel High Definition Audio (Azalia) и AC’97 2.3 (до трех кодеков), 10/100 Mbit Ethernet LAN, шины PCI и PCI Express x1 для карт расширений и т. п. Кроме того, поддерживаются технологии энергосбережения, включая технологию Intel Display Power Saving Technology 2 (Intel DPST 2), обеспечивающую снижение энергопотребления LCD-дисплеев. Встроенные видеосредства предоставляют возможность просмотра двух независимых изображений при подключении внешнего монитора или панели к ноутбуку.
Оценивая функциональные возможности чипсета i915, необходимо отметить поддержку беспроводного способа подключения к сети для скоростной передачи данных. Это нашло свое воплощение в новой версии технологии Intel Centrino.
Одновременно с семейством чипсета i915 для мобильных компьютеров в рамках платформы Sonoma был объявлен и выпущен набор микросхем системной логики Intel 910GML Express (i910GML). Этот сравнительно недорогой чипсет оптимизирован для использования с процессорами Intel Celeron M и Intel Celeron M Ultra Low Voltage (ULV — сверхнизкое напряжение питания).
Дальнейшее совершенствование процессоров и чипсетов потребовало внесения соответствующих корректив и в архитектуру систем.
В следующей части данной статьи описаны особенности платформы Napa — третьей платформы Centrino.
