Совершенствование полупроводниковых и компьютерных технологий позволило конструкторам создать энергоэкономичные платформы, которые они дополнили беспроводными средствами коммуникаций
Евгений Рудометов
>> Часть 5
Оценивая достоинства перечисленных выше компонентов и особенности платформы Sonoma, выпущенных для мобильных решений, необходимо добавить, что дальнейшее совершенствование мобильных процессоров и чипсетов потребовало внесения соответствующих корректив и в архитектуру систем.
Следующая платформа для мобильных решений получила наименование Napa.
Основой этой мобильной платформы стали мобильные наборы микросхем семейства Mobile Intel 945 (i945).
Это семейство мобильных чипсетов i945 представлено тремя версиями:
К этому же семейству относится и мобильный чипсет i940GML.
Мобильный чипсет i945GM является самым мощным представителем из семейства мобильных наборов i945.
Он поддерживает все процессоры семейства Intel Pentium M/Celeron M, а также одноядерные и двухъядерные модели процессоров.
Кроме того, этот мобильный чипсет i945GM поддерживает:
-
частоты процессорной шины 533 и 667 МГц,
-
встроенную графику Intel GMA 950,
-
внешний видеоадаптер PCI Express x16,
-
один или два канала DDR2 533/667 с максимальным объемом оперативной памяти 4 Гбайт.

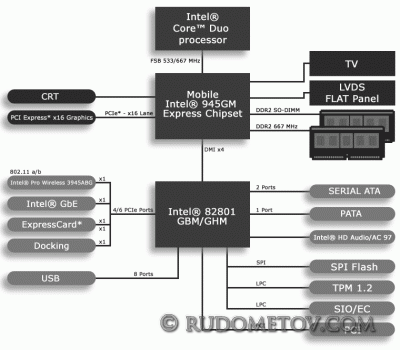

Структура мобильного компьютера с мобильным чипсетом i945GM представлена на рис. 5.
Рис. 5. Структура мобильного компьютера с чипсетом Mobile Intel 945GM
Мобильный чипсет i945PM не имеет встроенных графических средств, но предусматривает наличие внешнего видеоадаптера PCI Express x16. Остальные параметры совпадают с i945GM.
Мобильный чипсет i945GMS специально разработан для ноутбуков малого форм-фактора, рассчитанного на энергоэкономичные модели мобильных процессоров.
Остается добавить, что для управления периферийными устройствами в базовых комплектах перечисленных моделей семейства мобильных чипсетов i945 предусмотрено использование компонента ICH7-M (хаб ввода/вывода), отвечающего за работу подключенных периферийных устройств.
Компонент ICH7-M поддерживает работу следующих встроенных в его состав контроллеров и технических средств:
-
до двух портов Serial ATA-150,
-
одного порта Parallel ATA-100,
-
до восьми портов USB 2.0,
-
аудиосистемы Intel High Definition Audio (Azalia) и AC’97 2.3 (до трех кодеков),
-
10/100 Mbit Ethernet LAN, 7 PCI и 4 PCI Express x1 для карт расширений, и т. п.
Кроме того, мобильными чипсетами семейства i945 поддерживаются технологии энергосбережения, включая технологию Intel Display Power Saving Technology.
В следующей части данной статьи приведена таблица с характеристиками мобильных чипсетов семейства i945.
