Чипсеты фирмы Intel
i910GL Express Chipset
Чипсет i910GL Chipset Express (i910GL) ориентирован на системы однопроцессорной конфигурации с Intel Pentium 4 (разъемы LGA 775 и FC-PGA 478) и тактовой частотой 133 МГц шины FSB типа QPB (Quad-Pumped Bus).
Имеет хабовую архитектуру, согласно которой микросхемы чипсета соединены локальной шиной. При этом последовательная шина точка-точка (DMI, Direct Media Interface) обеспечивает между контроллером памяти и контроллерами ввода/вывода скорость обмена данными до 2,0 Гбайт/с (по 1 Гбайт/с в каждом направлении).
Чипсет не поддерживает работу внешнего видеоадаптера, однако имеет в составе хаба GMCH видеосредства интегрированной графики. Встроенное графическое решение Intel Graphics Media Accelerator 900 (GMA 900) поддерживает широкоэкранные LCD-дисплеи и DirectX* 9 3D.
Графическое ядро работает на частоте 333 МГц. С помощью 24 бит 400 МГц RAMDAC и других элементов графики поддерживается разрешение до 2048×1536 при 85 Гц.
Встроенный контроллер памяти предусматривает поддержку двухканальной подсистемы памяти DDR SDRAM, представленной модулями non-ECC DDR400/DDR333 с общим с объемом до 2 Гбайт в 2 DIMM (по 1 DIMM на канал).
На рис. 1.37 представлена структура компьютера с чипсетом i910GL.

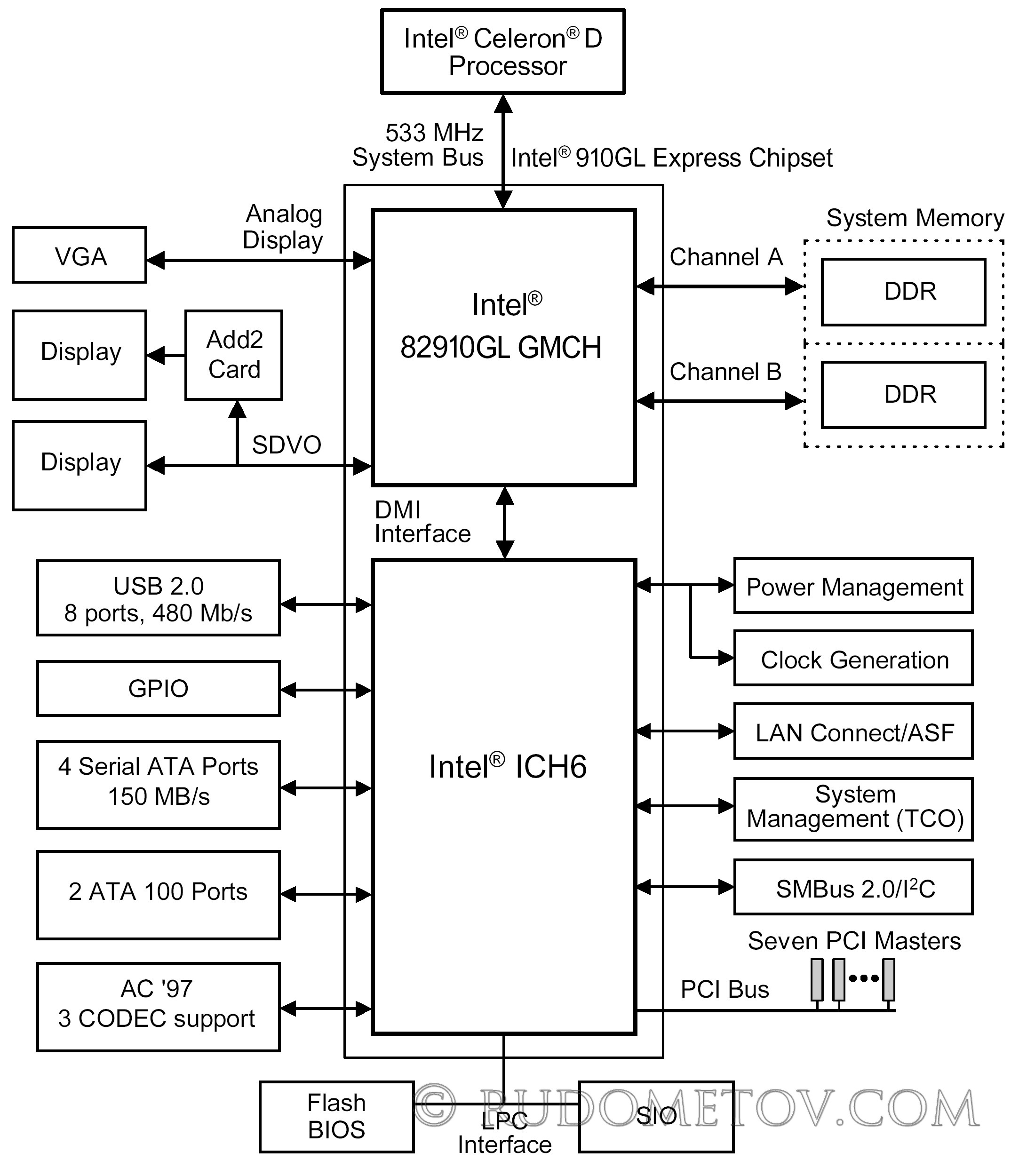

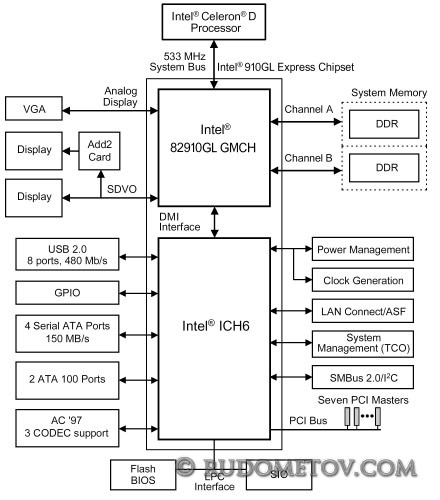

Рис. 1.37. Структура компьютера с чипсетом i910GL
