Чипсеты фирмы Intel
Управление периферийными устройствами компьютера в составе чипсета i875P осуществляет микросхема Intel 82801ЕB — ICH пятой версии. Именно эта версия входит в состав базового комплекта i875P.
Встроенные средства микросхемы управления периферийными устройствами базового набора поддерживают: два канала IDE с поддержкой ATA 33/66/100 (до четырех устройств IDE), два порта Serial ATA 150, восемь портов USB 2.0, шесть PCI (32 бит/33 МГц), LPC (Low Pin Count), AC’97 с поддержкой трех кодеков аудиоканалов, интегрированный контроллер Ethernet 10/100 Base-TX, SMBas, ACPI 2.0, а также другие средства и функции.
Кроме Intel 82801ЕB, возможно использование расширенной версии хаба ICH5 — ICH5R. Этот расширенный вариант представлен микросхемой Intel 82801ЕR, которая отличается от Intel 82801ЕB возможностями RAID уровня 0 (stripe).
Базовый комплект i875P состоит из микросхем: 82875P Memory Controller Hub (MCH, 1005 pin FC-BGA), 82801EB I/O Controller Hub 5 (ICH5, 460 pin BGA).

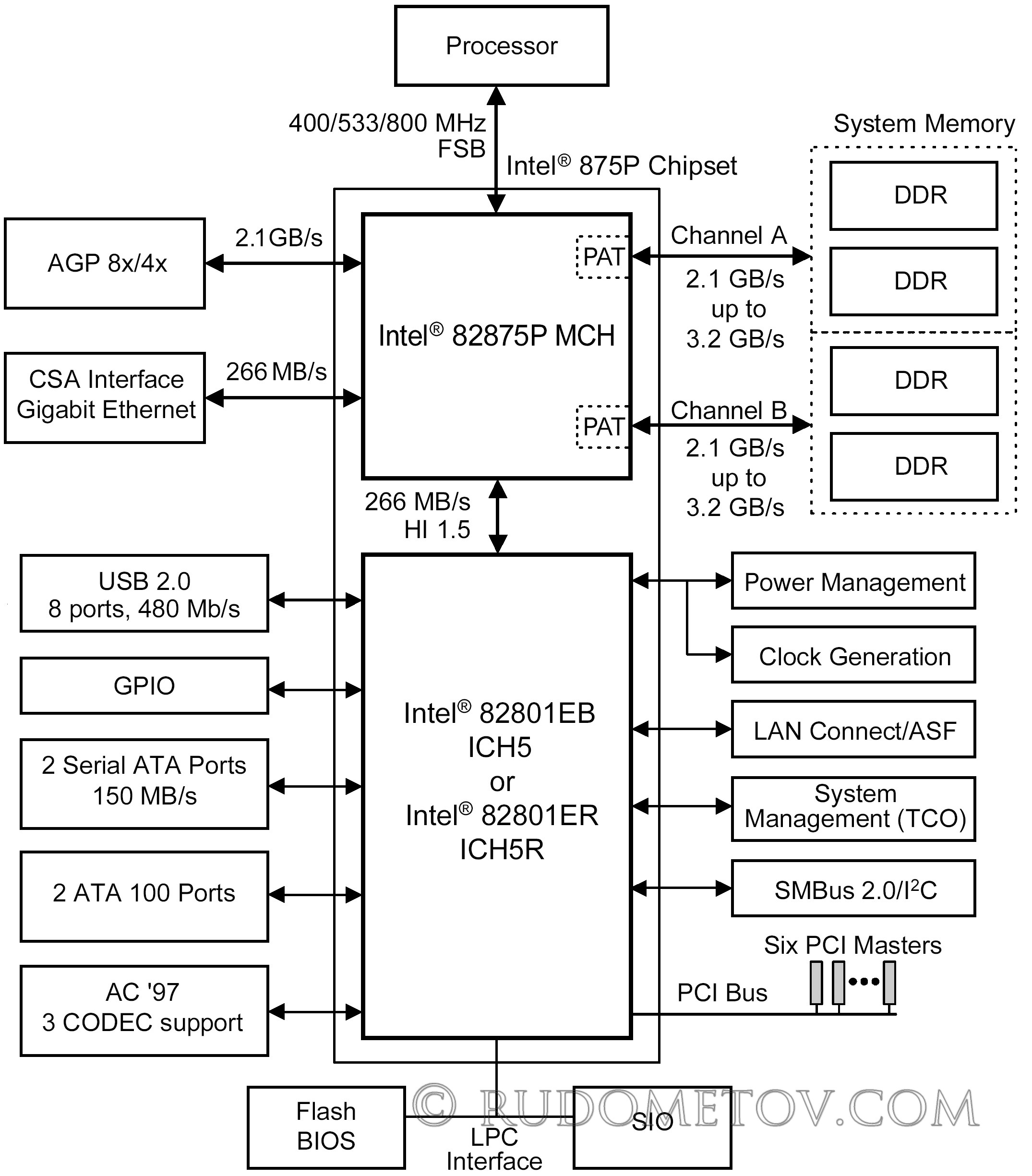

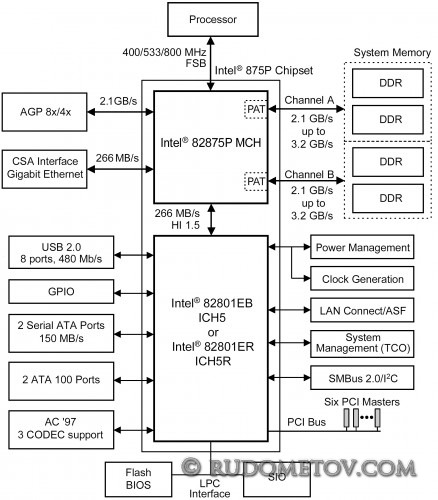

На рис. 1.36 представлена структура компьютера с чипсетом i875P.
Рис. 1.36. Структура компьютера с чипсетом i875P
