Чипсеты фирмы Intel



Частота шины AGP связана с частотой шины процессора. В i440BX реализованы два коэффициента для получения частоты AGP из частоты Host Bus — 1:1 и 2:3. Для шины PCI значение такого коэффициента может быть выбрано из соотношений 1:2, 1:3, а также 1:4. Последний вариант поддерживается не всеми материнскими платами, однако именно он представляет наибольший интерес для пользователей, экспериментирующих с режимами overckloking.

Чипсет i440BX AGPset состоит из двух микросхем: 82443BX и 82371АВ/EB. Микросхема 82443BX — Host Bridge/Controller PCI AGP (PAC) в 492-pin Ball Grid Array (BGA). Микросхема 82371АВ/EB — PCI-to-ISA/IDE Xcelerator (PIIX4/PIIX4Е) в 324-pin Ball Grid Array (BGA). На рис. 1.8 представлено подключение устройств PCI к микросхеме 82443BX.

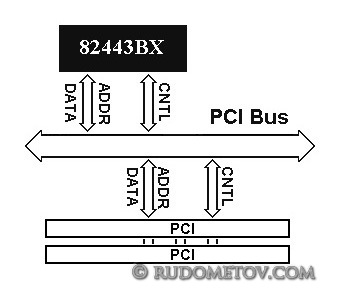

Connecting PCI devices to 82443BX

Рис. 1.8. Подключение устройств PCI к микросхеме 82443BX


На рис. 1.9 представлено подключение устройств ISA к микросхеме 82371EB.

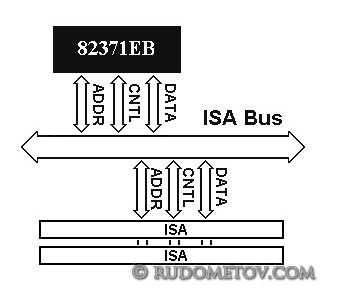

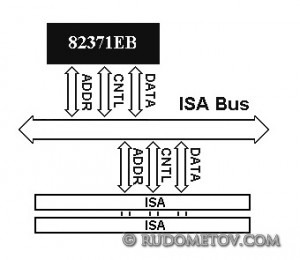

Connecting ISA devices to 82371EB

Рис. 1.9. Подключение устройств ISA к микросхеме 82371EB
