Чипсеты фирмы Intel

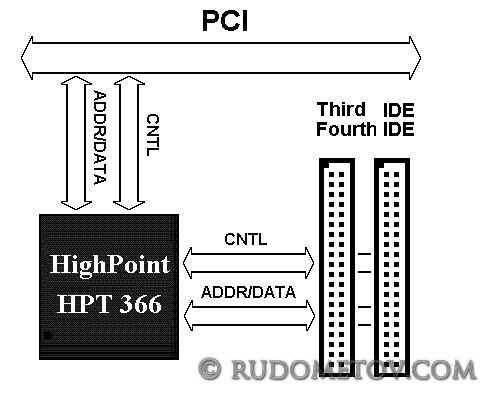

На рис. 1.10 представлено включение контроллера UltraDMA/66 в архитектуру компьютера с чипсетом i440BX AGPset.
Рис. 1.10. Включение контроллера UltraDMA/66 в архитектуру компьютера с чипсетом i440BX AGPset
По современным критериям существенным недостатком i440BX является отсутствие поддержки протокола UltraDMA/66, используемого всеми основными производителями жестких дисков (IBM, Quantum, Western Digital, Seagate, Fujitsu, Maxtor и т. д.). Однако эту проблему производители материнских плат решают установкой дополнительного UltraDMA/66-контроллера на основе специализированных микросхем, например High Point HPT 366. Именно с помощью такой микросхемы реализована данная возможность в некоторых материнских платах фирмы Abit, а также в ряде изделий других фирм, выпускающих подобные платы.
В дополнение к средствам поддержки протокола UltraDMA/66 конструкторы материнских плат нередко применяют специализированные микросхемы, обеспечивающие функции аппаратного мониторинга, являющегося обязательным атрибутом архитектуры современных систем. К сожалению, чипсет i440BX AGPset не поддерживает эту возможность, но она может быть реализована с помощью специальных микросхем, таких как Winbond W83782D.

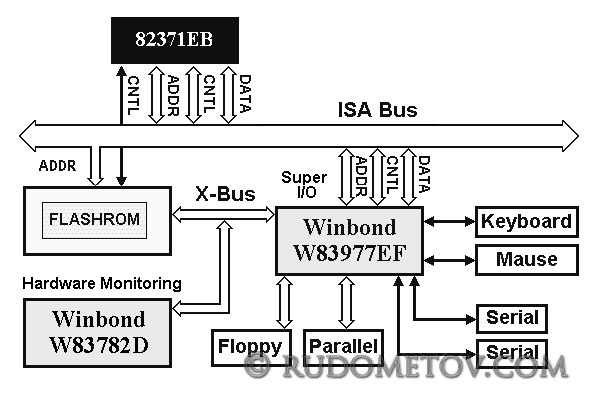

На рис. 1.11 представлено включение микросхем аппаратного мониторинга и ввода-вывода в архитектуру компьютера с чипсетом i440BX AGPset.
Рис. 1.11. Включение микросхем аппаратного мониторинга и ввода-вывода в архитектуру компьютера с чипсетом i440BX AGPset
