Чипсеты фирмы Intel
Микросхемы Winbond W83782D и High Point HPT 366 не входят в состав чипсета i440BX AGPset. Однако эти, а также некоторые другие элементы позволяют дополнить функциональные возможности данного чипсета и продлить период его эксплуатации в составе высокопроизводительных материнских плат. Выпуск подобных плат продолжается, несмотря на появление новых чипсетов фирм Intel, VIA, ALi и SiS, архитектура которых отличается более широким набором функциональных возможностей по сравнению с i440BX AGPset.

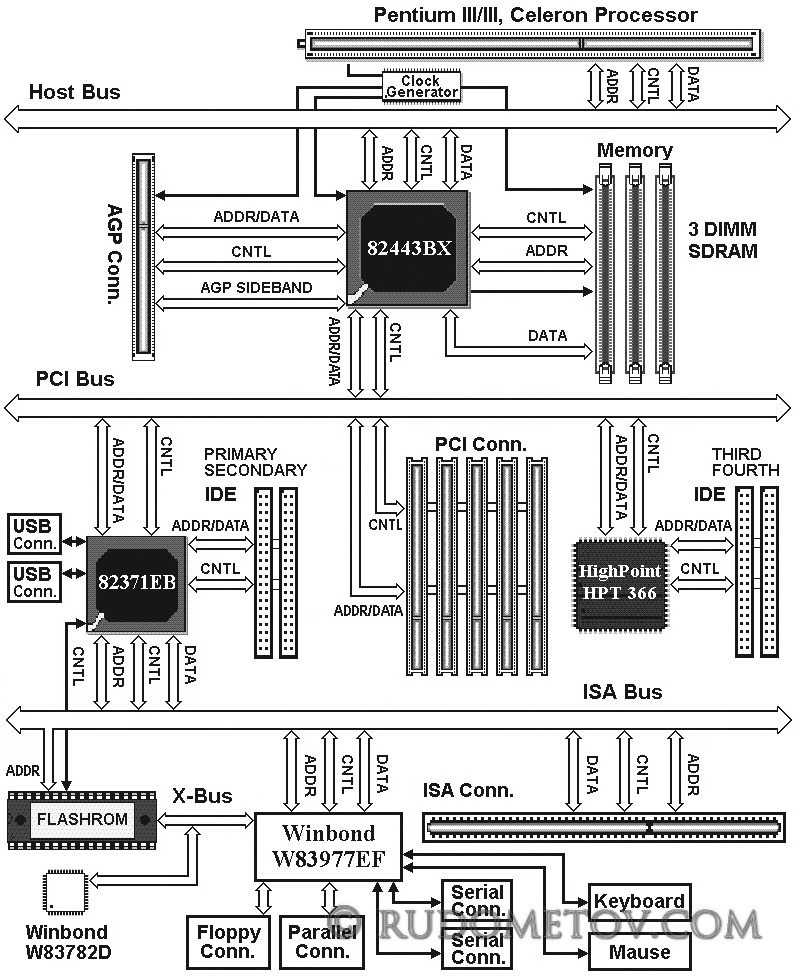

На рис. 1.12 представлена структура компьютера с чипсетом i440BX AGPset, контроллером UltraDMA/66 (High Point HPT 366) и микросхемой аппаратного мониторинга (Winbond W83782D) и ввода-вывода (Winbond W83977EF).
Рис. 1.12. Структура компьютера, созданного на основе чипсета i440BX AGPset, дополненного чипами, реализующими UDMA, аппаратный мониторинг и ввод-вывод
