Чипсеты фирмы VIA

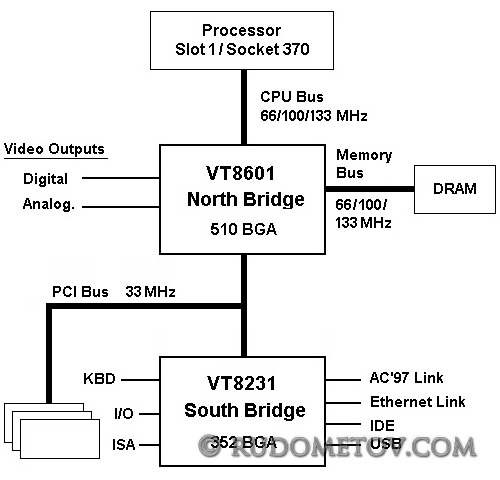

Рис. 1.58. Структура компьютера с чипсетом VIA Apollo PM601
Однако в связи с развитием полупроводниковых технологий и, как следствие, снижения производственных издержек специалисты фирмы VIA сочли целесообразным дальнейшее развитие архитектуры чипсетов VIA Apollo PM601.
Новый вариант чипсета получил наименование VIA Apollo PLE133. Как и у его предшественников основой чипсета послужила микросхема North Bridge VT8601.
Однако новая версия данной микросхемы претерпела ряд изменений. Прежде всего, было улучшено 64-разрядное графическое ядро Blade3D и средства декодирования DVD. В комплекте с чипсетом поставляются драйверы под DirectX и OpenGL ICD, но отсутствует аппаратная реализация T&L, хотя поддерживаются анизотропная фильтрация или компрессия текстур DXT1/DXT2.
Возможности ввода-вывода определяются типом выбранной микросхемы South Bridge, в качестве которой использовались VT82С686B, VT82С686A, VT8231 и т. п.
Базовый комплект чипсета VIA Apollo PLE133 состоит из двух микросхем: VT8601 — North Bridge, 510 BGA; VT82C686A — South Bridge, 352 BGA.
Чипсет VIA Apollo PM601 состоит из двух микросхем: VT82C601 (VT8601) — North Bridge, 510 BGA; VT8231 — South Bridge, 352 BGA.
В качестве South Bridge могут быть использованы микросхемы: VT82C596B в конструктиве 324 BGA или VT82C686A в конструктиве 352 BGA.
Комплект, состоящий из микросхемы VT8601 и VT82C686A, получил наименование Apollo ProMedia.
Структура компьютера с чипсетом VIA VIA Apollo ProMedia представлена на рис. 1.59.
В табл. 1.51 приведены сравнительные характеристики чипсетов VIA и Intel.
