Чипсеты фирмы VIA
Итак, чипсет VIA Apollo KT133 состоит из двух микросхем, выполненных в корпусах стандарта BGA: VT8363 (552 BGA) — North Bridge, VT82C686A (352 BGA) — South Bridge.
Структура компьютера с чипсетом VIA Apollo KT133 представлена на рис. 1.61.
В процессе работы над совершенствованием архитектуры и технологии своих специализированных наборов системной логики фирма VIA выпустила улучшенный вариант чипсета VIA Apollo KT133, который получил наименование VIA Apollo KT133A.
Чипсет VIA Apollo KT133A, обладая всеми достоинствами своего прототипа и сохраняя преемственность по параметрам, но в отличие от него поддерживает не только частоту 200 МГц (100 МГц DDR) FSB EV6, но и 266 МГц (133 МГц DDR).
Чипсет VIA Apollo KT133A состоит из двух микросхем, выполненных в корпусах стандарта BGA: North Bridge — VT8363A (552 BGA) и South Bridge — VT82C686A (352 BGA).
Структура компьютера с чипсетом VIA Apollo KT133A представлена на рис. 1.62.

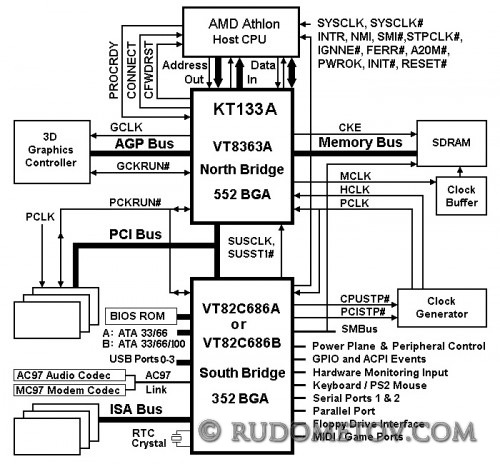

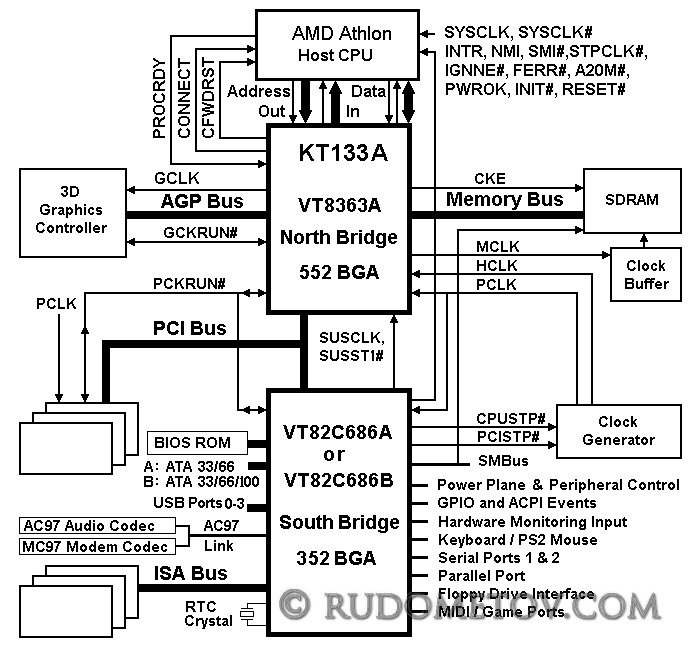

Рис. 1.62. Структура компьютера с чипсетом VIA Apollo KT133A
В качестве South Bridge может быть использована микросхема VT82C686B (352 BGA), представляющая собой улучшенную версию VT82C686A. Новая микросхема в дополнение к параметрам VT82C686A обеспечивает поддержку протокола UltraDMA/100.
