Для поддержки процессоров, выполненных в стандарте LGA1156, компания Gigabyte выпустила модель GA-P55-UD6, относящуюся к топовым моделям материнских плат
Евгений Рудометов
>> Часть 2
Внешний вид материнской платы GA-P55-UD6 представлен на рис. 5.
В таблице 1 приведены основные характеристики этой платы.

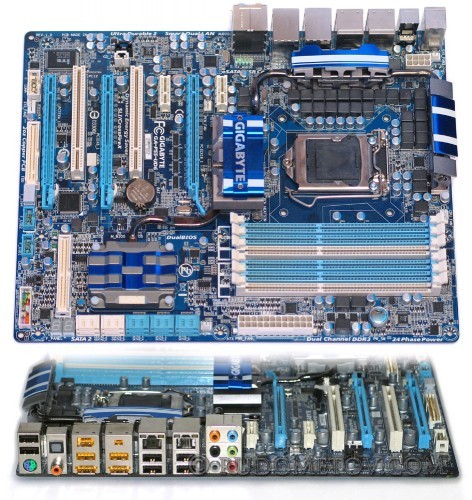

Рис. 5. Материнская плата GA-P55-UD6
Таблица 1. Основные параметры материнской платы GA-P55-UD6
| Элементы и подсистемы |
Параметры |
| Процессор | Intel Core i7/i5 c LGA 1156 |
| Чипсет | Intel P55 |
| Оперативная память |
2 канала, 6 DIMM DDR3 2200/1333/1066/800 SDRAM, non-ECC, максимальный объем — до 16 Гбайт. |
| Аудио | Realtek ALC889A, HD Audio, до 8 каналов |
| Дисковые подсистемы |
10 SATA 3Gb/s c RAID, 1 IDE (2 устройства), 2 eSATA 3Gb/s, 1 floppy |
| USB 2.0 | 14 USB 2.0/1.1 (из них 4 подключаются через дополнительные планки) |
| IEEE1394 | 3 IEEE1394a (из них 1 подключается через дополнительную планку) |
| LAN | 2 чипа 10/100/1000 Mbit/s |
| Порты задней панели |
1 PS/2 для клавиатуры или мыши, 1 Coaxial S/PDIF Out, 1 Optical S/PDIF Out, 2 IEEE1394a, 8 USB 2.0/1.1, 2 eSATA/USB (Combo), 2 RJ45, 6 разъемов аудио |
| Слоты | 1 PCI Express x16 (PCI EX16), 1 PCI Express x16 (PCI EX8), 1 PCI Express x16 (PCI EX4), 2 PCI Express x1, 2 PCI |
| Форм-фактор и габариты |
ATX, 305 мм х 244 мм |
Основные конструктивные и архитектурные особенности материнской платы GA-P55-UD6, созданной и выпущенной компанией Gigabyte, приведены в следующей части данной статьи.
