На основе чипсета Intel P55 компания Gigabyte выпустила очередную топовую модель, отличающуюся оригинальным дизайном, фирменными технологиями и широким диапазоном функциональных возможностей
Евгений Рудометов
>> Часть 1
Внешний вид материнской платы Gigabyte GA-P55-UD6 представлен на Рис. 2.
В Таблице 1 приведены основные характеристики этой платы.

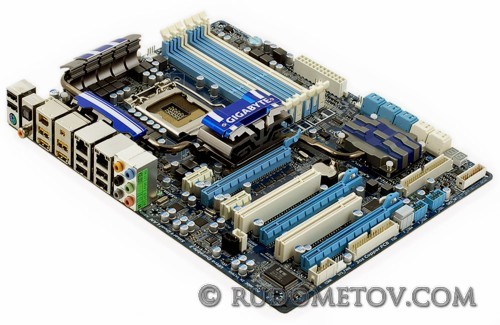

Рис. 2. Материнская плата GA-P55-UD6
Таблица 1. Основные параметры материнской платы Gigabyte GA-P55-UD6
Элементы и подсистемы | Параметры |
Процессор | Intel Core i7/i5 c LGA 1156 |
Чипсет | Intel P55 |
Оперативная память | 2 канала, 6 DIMM DDR3 2200/1333/1066/800 SDRAM, non-ECC, максимальный объем — до 16 Гбайт. |
Аудио | Realtek ALC889A, HD Audio, до 8 каналов |
Дисковые подсистемы | 10 SATA 3Gb/s c RAID; 1 IDE (2 устройства); 2 eSATA 3Gb/s; 1 floppy |
USB 2.0 | 14 USB 2.0/1.1, из них 4 – через планки, 2 объединены с eSATA |
IEEE1394 | 3 IEEE1394a, из них 1 – через планку |
LAN | 2 чипа 10/100/1000 Mbit/s |
Порты задней панели | 1 PS/2 для клавиатуры или мыши; 1 Coaxial S/PDIF Out; 1 Optical S/PDIF Out; 2 IEEE1394a; 8 USB 2.0/1.1; 2 eSATA/USB (Combo); 2 RJ45, 6 разъемов аудио |
Слоты | 1 PCI Express x16 (PCI EX16), 1 PCI Express x16 (PCI EX8), 1 PCI Express x16 (PCI EX4), 2 PCI Express x1, 2 PCI |
Форм-фактор | ATX, размеры платы 305 мм х 244 мм |
Основные особенности материнской платы GA-P55-UD6, созданной и выпущенной компанией Gigabyte, приведены в следующей части данной статьи.
