Для поддержки процессоров, выполненных в стандарте LGA1156, компания Gigabyte выпустила модель GA-P55-UD6, относящуюся к топовым моделям материнских плат
Евгений Рудометов
>> Часть 3
Материнская плата GA-P55-UD6 (Rev. 0.1) выполнена на основе восьмислойного дизайна.
Для слоев питания и заземления применены проводники удвоенной толщины.
Для повышения надежности использованы твердотельные конденсаторы во всех цепях.
Для повышения энергоэффективности в цепях питания применены транзисторы с пониженным сопротивлением каналов и ферритовые дроссели с низкими потерями на высокой частоте преобразования.
В конструкции системы охлаждения полупроводниковых компонентов использовано четыре компактных радиатора, соединенные тепловыми трубками:
-
два – в преобразователе питания,
-
третий – для единственной микросхемы чипсета (P55 PCH),
-
четвертый – для охлаждения контроллеров JMicron JMB363 и JMB362, отвечающих за дополнительные порты HDD.
Целесообразность использования столь сложной системы охлаждения может вызвать справедливые сомнения.
Дело в том, что микросхема чипсета выделяет менее 5 Вт и ей достаточно простого низкопрофильного радиатора.
Что же касается радиаторов для элементов питания, то это скорее стало традицией, тем более что часть из транзисторов располагаются на обратной стороне платы и вынуждены работать вообще без какого-либо дополнительного охлаждения.
Микросхемы же контроллеров HDD в подавляющем большинстве альтернативных материнских плат успешно работают без средств охлаждения.
Так что примененная система охлаждения является явно избыточной. Оправдать же наличие столь сложной системы можно только ориентацией платы на энтузиастов оверклокинга (разгона). А режимы разгона, как известно, характеризуются повышенными уровнями энергопотребления и теплообразования.
В конструкции платы реализовано шесть слотов для модулей памяти: два канала, в каждом из которых могут быть установлены по три модуля DDR3-2200/1333/1066/800. Соответствующие контроллеры встроены непосредственно в процессор.
В архитектуре материнской платы присутствуют три видеослота конструктива PCI Express x16 (Рис. 6).
Наличие нескольких видеослотов (более одного) обеспечивает поддержку режимов SLI/CrossFireX. Эти слоты являются разделяемыми и могут работать как:
-
PCI Express x16,
-
PCI Express x8,
-
PCI Express x4.
Использование нескольких видеослотов определяется системным программным обеспечением и установленными в слоты материнской платы видеоадаптерами.

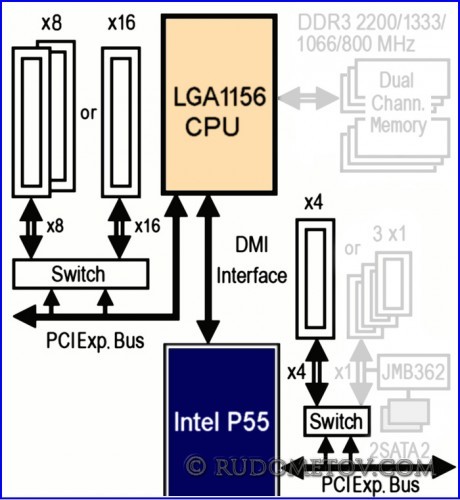

Реализация нескольких видеослотов представлена на Рис. 6.
Рис. 6. Реализация трех видеослотов
Тема архитектуры материнской платы GA-P55-UD6, созданной и выпущенной компанией Gigabyte, продолжена в следующей части данной статьи.
