Для процессоров микроархитектуры Nehalem, получивших наименование Intel Core i7, компания Gigabyte выпустила высокопроизводительную материнскую плату Gigabyte GA-EX58-EXTREME, созданную на основе топового чипсета
Евгений Рудометов
>> Часть 1
Внешний вид материнской платы Gigabyte GA-EX58-EXTREME, созданной на основе чипсета Intel X58, представлен на рис. 3, вид внешних разъемов — на рис. 4. В Таблице 1, приведены основные характеристики этой платы.

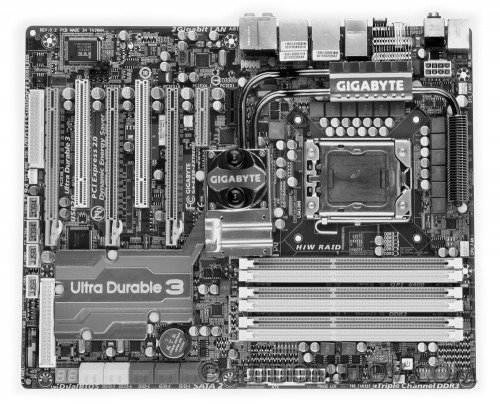

Рис. 3. Внешний вид платы Gigabyte GA-EX58-EXTREME

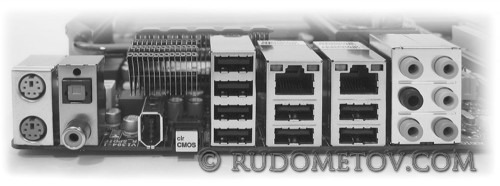

Рис. 4. Внешние разъемы Gigabyte GA-EX58-EXTREME
Таблица 1. Основные параметры Gigabyte GA-EX58-EXTREME
| Элементы и подсистемы | Параметры |
| Процессор | Intel Core i7 c LGA 1366 |
| Шина | 4,8/6,4 ГТ/с |
| Чипсет | Intel X58 IOH и ICH10R |
| Оперативная память | Три канала, шесть DIMM DDR3 1333/1066/800/667 SDRAM, non-ECC, Максимальный объем — до 24 Гбайт. |
| Аудио | HD Audio Realtek ALC889A, до 8 каналов |
| Дисковые подсистемы | ICH10R: 6 SATA2, SATA RAID 0/1/5/10 GIGABYTE SATA2: 1 IDE (2 устройства) с ATA-133/100/66/33; 2 JMB322 с 4 SATA2, SATA RAID 0/1/JBOD; iTE IT8720: 1 floppy |
| USB 2.0 | До 12 USB 2.0/1.1 (4 через планки) |
| IEEE1394 | До 3 IEEE1394a |
| LAN | 2 Real 8111D с Gigabit (10/100/1000 Mbits/sec) LAN |
| Порты задней панели | 2 PS/2 клавиатуры и мыши, 1 IEEE1394a, 8 USB 2.0/1.1, 2 RJ45, 1 Coaxial Digital Line Out, 1 Optical Digital Line Out, 6 Аудио |
| Слоты | 2 PCI Express x16, 1 PCI Express x8, 1 PCI Express x4, 1 PCI Express x1, 2 PCI |
| Форм-фактор | ATX, 305 мм х 244 мм |
Особенности архитектуры материнской платы Gigabyte GA-EX58-EXTREME рассмотрены в следующей части данной статьи.
