Для процессоров микроархитектуры Nehalem, получивших наименование Intel Core i7, компания Gigabyte выпустила высокопроизводительную материнскую плату Gigabyte GA-EX58-EXTREME, созданную на основе топового чипсета
Евгений Рудометов
>> Часть 3
В архитектуре материнской платы присутствуют три видеослота. Два из них могут работать как PCI Express x16 (PCI Express 2.0), третий только как PCI Express x8. При этом использование третьего видеослота ограничивает скорость второго до скорости x8 (Рис. 7). Наличие нескольких видеослотов обеспечивает поддержку режимов SLI/CrossFireX.
За управление устройствами ввода-вывода в материнской плате GA-EX58-EXTREME используется ставшая уже традиционной для топовыых плат микросхема ICH10R. Кроме традиционных интерфейсов PCI, PCI Express, USB и SATA, она поддерживает еще и функции RAID для накопителей SATA. Данная микросхема содержит контроллеры шести SATA2 (по 3 Гбайт/с), способные работать в RAID-массиве. Однако конструкторам показалось этого мало, и они дополнили ICH10R микросхемой GIGABYTE SATA2. Она вместе с двумя микросхемами JMB322 предоставляет порт IDE (два устройства) и четыре порта SATA2 (Рис. 7). Последние способны работать в еще одном RAID-массиве.

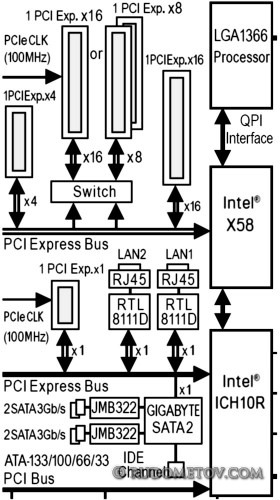

Рис. 7. Реализация нескольких видеослотов и дисковых подсистем
В архитектуре Gigabyte GA-EX58-EXTREME используются два канала Gigabit (10/100/1000 Mbits/s) LAN (Рис. 7). Это предоставляет возможность повысить скорость и надежность передачи данных в компьютерных сетях.
Для поддержки аудиовозможностей использован качественный аудиокодек ALC889A стандарта High Definition Audio с паспортным значением сигнал/шум 106 дБ. Обычно решения, созданные на основе данной микросхемы, обеспечивают высокие параметры: динамический диапазон — более 90 дБ и неравномерность АЧХ в диапазоне 40 Гц — 15 кГц — менее 0,05 дБ при чрезвычайно низких значениях гармонических искажений.
Энергоснабжение элементов материнской платы Gigabyte GA-EX58-EXTREME осуществляется через систему импульсных преобразователей. При этом для процессора предусмотрено 12 фаз питания, а для подсистем видео и оперативной памяти — по две на каждую из подсистем. В высокочастотных модулях питания используются дроссели с ферритовыми сердечниками, качественные транзисторы и твердотельные конденсаторы. Здесь следует отметить, что высоконадежные конденсатоы использованы и в других частях данной материнской платы.
Встроенные в архитектуру Gigabyte GA-EX58-EXTREME средства мониторинга обеспечивают контроль напряжений, температуры, вращения вентиляторов. А интегрированные индикаторы предоствляют пользователю удобный контроль за состоянием системы.
Из фирменных разработок, реализованных в Gigabyte GA-EX58-EXTREME, следует отметить: @BIOS, Q-Flash, Virtual Dual BIOS, Download Center, Xpress Install, Xpress Recovery2, EasyTune, Dynamic Energy Saver Advanced, Time Repair, Q-Share. Часть из них используется в режимах overclocking, позволяющих расширить диапазон компонентов и существенно повысить производительность компьютерной системы.
Особо следует отметить, что в данной плате инженеры реализовали расширенные возможности Power Saving, предназначенные для настройки технологии Dynamic Energy Saver (DES). Данная технология призвана обеспечить экономное использование электроэнергии за счет динамического изменения числа используемых фаз питания. Кроме того, данная технология позволяет уменьшить уровень теплообразования, что снижает нагрузку на средства охлажденияи даже в режимах разгона.
Остается отметить, что данная плата поддерживает операционные системы Microsoft Windows VISTA/XP/2000.
Что же касается численной оценки производительности, то она была проведена в процессе тестирования.
Результаты тестировния материнской платы Gigabyte GA-EX58-EXTREME рассмотрены в следующей части данной статьи.
