Для процессоров микроархитектуры Nehalem, получивших наименование Intel Core i7, компания Gigabyte выпустила высокопроизводительную материнскую плату Gigabyte GA-EX58-EXTREME, созданную на основе топового чипсета
Евгений Рудометов
Материнская плата Gigabyte GA-EX58-EXTREME является флагманской в линейке продуктов Gigabyte, ориентированных на поддержку процессоров Intel Core i7, выполненных по технологии 45 нм. Она обладает целым рядом нововведений и создана на основе чипсета Intel X58.
Чипсет Intel X58
Чипсет Intel X58 Express Chipset (iX58) поддерживает процессоры Intel Core i7, подключаемые через разъем LGA 1366 и работающие c шиной Quick Path Interconnects (QPI).
Комплект традиционно является двуххабовым. Он состоит из двух микросхем: Input/Output Hub (IOH) и I/O Controller Hub (ICH).
Структура компьютера с сипсетом iX58 представлена на Рис. 1.

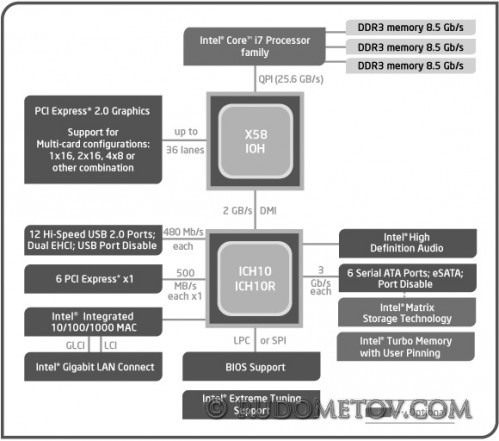

Рис. 1. Структура компьютера с чипсетом iX58
Компонента IOH содержит контроллеры, управляющие системной шиной, графической подсистемой и средствами связи с микросхемой ввода/вывода ICH.
Контроллер процессорной шины поддерживает шину QPI с пропускной способностью до 25,6 Гбайт/с.
Внешние видеосредства подключаются посредством двух графических интерфейсов PCI Express 2.0 x16, с возможностью разбить каждый на два графических интерфейса с половинной скоростью или даже на четыре с четвертной скоростью.
Контроллер памяти встроен в процессор, поэтому он отсутствует в чипсете iX58.
Связь со второй компонентой, ответственной за управление периферийными устройствами компьютера, осуществляется через шину DMI с пропускной способностью до 2 Гбайт/с.
Второй компонентой чипсета iX58 является микросхема ICH десятой версии — ICH10. Она поддерживает интерфейсы SATA, USB, PCI и др.
В качестве альтернативы ICH10 может использоваться микросхема ICH10 RAID — ICH10R.
Комплект Gigabyte GA-EX58-EXTREME
В комплект материнской платы входят: упаковочная коробка, GA-EX58-EXTREME, CD-ROM с ПО, руководство пользователя, краткая инструкция по установке, IDE и floppy-кабели, четыре кабеля SATA 3 Гбайт/с, одна планка SATA, I/O-шилд, одна планка с двумя портами IEEE 1394a, один комплект Hybrid Silent-Pipe, коннекторы для реализации 2- и 3-Way SLI.

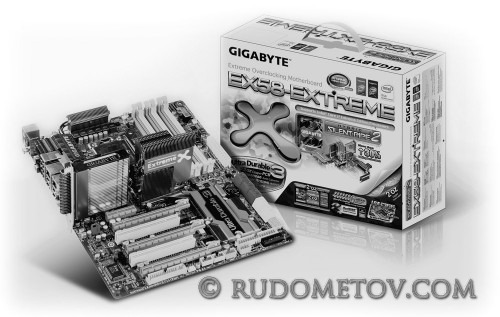

Рис. 2. Комплект материнской платы Gigabyte GA-EX58-EXTREME
Внешний, традиционный вид материнской платы Gigabyte GA-EX58-EXTREME и ее внешних портов, а также основные параметры приведены в следующей части данной статьи.
>> Часть 2
