Для поддержки высокопроизводительных процессоров Intel Core i7 компания Gigabyte выпустила материнскую плату Gigabyte GA-EX58-EXTREME, созданную на основе топового чипсета Intel X58 и обладающую широкими функциональными возможностями
Евгений Рудометов
>> Часть 2
Для поддержания оптимальных температурных режимов микросхем чипсета iX58 и элементов VRM инженеры Gigabyte использовали компактные радиаторы, соединенные тепловыми трубками (технология Silent-Pipe). При этом, как и в ряде некоторых ранее объявленных топовых моделей, созданных на чипсетах предыдущих разработок, в конструкции радиатора на микросхеме IOH чипсета X58 заложена возможность водяного охлаждения.
Как альтернативу, конструкторы платы предложили решение, предусматривающее установку дополнительной системы охлаждения. Эта система выполнена в виде отдельного,сменного модуля, получившего наименование Hybrid Silent-Pipe. Данный модуль составлен из радиаторов, соединенных тепловыми трубками. Этот модуль крепится к радиатору на микросхеме IOH
Обеспечению высокой производительности компьютерной системы способствует подсистема памяти, рассчитанная на использование модулей памяти DDR3 1333/1066/800. Но здесь необходимо отметить, что контроллер памяти встроен не в чипсет, как это было когда-то, а уже непосредственно в процессор Intel Core i7.
В архитектуре материнской платы присутствуют три видеослота. Два из них могут работать как PCI Express x16 (стандарт PCI Express 2.0), третий только как PCI Express x8. При этом использование третьего видеослота ограничивает скорость второго до скорости x8 (Рис. 4). Наличие нескольких видеослотов предоставляет возможность поддержки режимов SLI/CrossFireX, обеспечивающих совместную обработку видеопотока несколькими видеокартами.

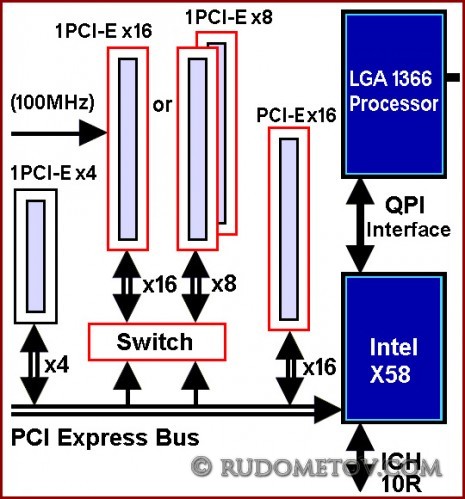

Рис. 4. Реализация нескольких видеослотов
За управление устройствами ввода-вывода в материнской плате GA-EX58-EXTREME используется ставшая уже традиционной для топовых плат микросхема ICH10R. Кроме традиционных интерфейсов PCI, PCI Express, USB и SATA, она поддерживает еще и функции RAID для накопителей SATA. Данная микросхема содержит контроллеры шести SATA2 (по 3 Гбайт/с), способные работать в RAID-массиве. Для расширения функциональных возможностей GA-EX58-EXTREME конструкторы дополнили ICH10R микросхемой GIGABYTE SATA2. Эта микросхема вместе с двумя дополнительными чипами JMB322 предоставляет один порт IDE (два устройства) и четыре порта SATA2 с RAID.
В архитектуре материнской платы GA-EX58-EXTREME используются два канала Gigabit (10/100/1000 Mbits/s) LAN, созданных на основе двух микросхем Real 8111D. Такое решение предоставляет возможность повысить скорость и надежность передачи данных в компьютерных сетях.
Для поддержки аудиовозможностей использован качественный аудиокодек ALC889A стандарта High Definition Audio с паспортным значением сигнал/шум 106 дБ. Обычно решения, созданные на основе данной микросхемы, обеспечивают высокие параметры:
-
динамический диапазон — более 90 дБ,
-
неравномерность АЧХ в диапазоне 40 Гц — 15 кГц — менее 0,05 дБ,
-
чрезвычайно низкие значения гармонических искажений.
Энергоснабжение элементов материнской платы GA-EX58-EXTREME осуществляется через систему импульсных преобразователей. При этом для процессора предусмотрено 12 фаз питания, а для подсистем видео и оперативной памяти — по две на каждую из подсистем. Для повывшения экономичности и надежности используются дроссели с ферритовыми сердечниками, качественные транзисторы и твердотельные конденсаторы.
Встроенные в архитектуру GA-EX58-EXTREME средства мониторинга обеспечивают контроль напряжений, температуры, вращения вентиляторов. А интегрированные индикаторы предоствляют пользователю удобный контроль за состоянием системы.
Из фирменных разработок, реализованных в GA-EX58-EXTREME, следует отметить: @BIOS, Q-Flash, Virtual Dual BIOS, Download Center, Xpress Install, Xpress Recovery2, EasyTune, Dynamic Energy Saver Advanced, Time Repair, Q-Share. Часть из них используется в режимах overclocking, позволяющих расширить диапазон компонентов и существенно повысить производительность компьютерной системы.
Особо следует отметить, что в данной плате инженеры реализовали расширенные возможности Power Saving, предназначенные для настройки технологии Dynamic Energy Saver (DES). Данная технология призвана обеспечить экономное использование электроэнергии за счет динамического изменения числа используемых фаз питания. Кроме того, данная технология позволяет уменьшить уровень теплообразования, что снижает нагрузку на средства охлажденияи даже в режимах разгона.
Остается отметить, что данная плата поддерживает операционные системы Microsoft Windows VISTA/XP/2000.
Особенности и результаты тестирования материнской платы Gigabyte GA-EX58-EXTREME, созданной на основе чипсета iX58, приведены в следующей части данной статьи.
>> Часть 4
