На основе чипсета Intel Z77 Express компания Gigabyte выпустила модель GA-Z77X-UP7, ставшую очередным флагманом ее материнских плат
Евгений Рудометов
>> Часть 3
Оценивая архитектуру (рис. 5) и возможности материнской платы GA-Z77X-UP7, следует отметить, что благодаря использованию в ее составе дополнительных контроллеров функциональность платы находится на очень высоком уровне.

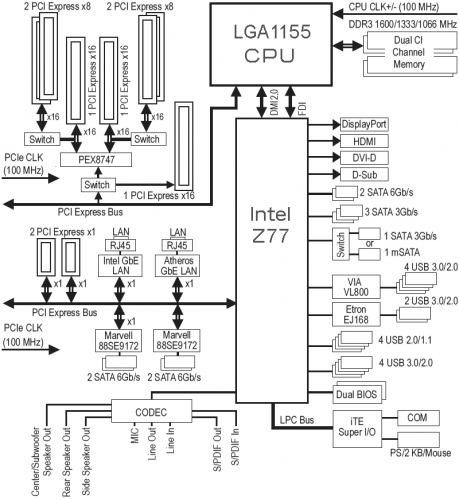

Рис. 5. Структура и основные компоненты материнской платы GA-Z77X-UP7
Соответствующую поддержку оказывает и большое количество портов, выведенных на заднюю панель (рис. 3). В частности, здесь представлены видеовыходы DVI-D, HDMI и DisplayPort, а также скоростные порты USB 3.0.
Энергоснабжение элементов материнской платы GA-Z77X-UP7 осуществляется через систему многофазных импульсных преобразователей. При этом для улучшения энергоэффективности преобразователя электропитания процессора, направленного на повышение КПД, уменьшение теплообразования и экономию энергии, применяется 32-фазный VRM-модуль. Отдельные преобразователи энергопитания имеют также видео (3) и VTT (2).
Для охлаждения элементов с высоким теплообразованием, к которым относятся микросхема чипсета и элементы VRM, на плате установлены компактные радиаторы.
Следует отметить, GA-Z77X-UP7 изготовлена по технологии Ultra Durable 5, которая включает все особенности, характерные для предыдущих изделий: медные проводники удвоенной толщины, высококачественные компоненты, защиту от высоких температур, от перепадов напряжения, электростатическую защиту и защиту от повышенной влажности. Основным отличием нового поколения является обновленная элементная база. Стабилизаторы питания материнских плат, выполненных по технологии Ultra Durable 5, основаны на базе микросхем IR3550 PowIRstage компании International Rectifier, которые обладают улучшенными характеристиками. Благодаря высокой эффективности они потребляют меньше энергии, меньше нагреваются, способны работать при высоких нагрузках.
За работой различных подсистем наблюдают встроенные средства мониторинга (Hardware Monitor).
В дополнение к аппаратным средствам в GA-Z77X-UP7 традиционно реализован обширный набор фирменных разработок, облегчающих оптимальную настройку и обеспечивающих беспроблемную эксплуатацию компьютерной системы. Указанный набор представлен следующими утилитами:
- @BIOS,
- Q-Flash,
- Xpress Install,
- Xpress Recovery2,
- EasyTune,
- eXtreme Hard Drive (X.H.D),
- Auto Green,
- ON/OFF Charge,
- Q-Share,
- 3D Power,
- EZ Setup и др.
Часть данных функций используется в режимах оверклокинга, что обеспечивае повышение производительности компьютерной системы.
О разгоне и производительности материнской платы плата GA-Z77X-UP7 — в следующей части данной статьи.
