Евгений Рудометов





Высокопроизводительные модели процессоров Intel Core i7 выпускаются в стандарте подключения LGA1366. Для их поддержки требуются материнские платы, создаваемые на основе топового чипсета Intel X58.

Соответствующие изделия выпустили все основные производители материнских плат.  В качестве примера можно привести изделия компании Gigabyte, которая для поддержки высокопроизводительных процессоров с разъемом LGA1366 выпустила ряд материнских плат.

Среди этих плат выделяется модель GA-EX58-UD4, которая является топовым представителем сектора массовых изделий (mainstream). Ее основой стал чипсет Intel X58.



Основа платы

Чипсет Intel X58 Express Chipset (iX58) поддерживает процессоры Intel Core i7, подключаемые через разъем LGA1366 и работающие c шиной Quick Path Interconnects (QPI).

Комплект является двуххабовым. Он состоит из двух микросхем (Рис. 1):

  • Input/Output Hub (IOH),
  • I/O Controller Hub (ICH).



GA-EX58-UD4 01

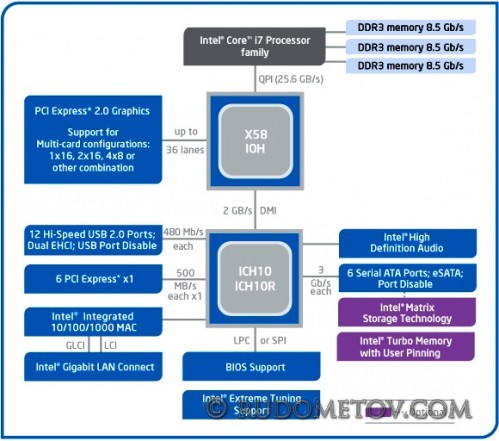

Рис. 1.  Архитектура компьютера, созданного на основе чипсета Intel X58



Компонента IOH содержит контроллеры, управляющие системной шиной, графической подсистемой и средствами связи с микросхемой ввода/вывода ICH. При этом контроллер процессорной шины поддерживает шину QPI с пропускной способностью до 6,4 ГТ/с, что обеспечивает до 25,6 Гбайт/с.

Внешние видеосредства подключаются посредством двух графических интерфейсов PCI Express 2.0 x16, с возможностью разбить каждый на два графических интерфейса с половинной скоростью или даже на четыре, каждый из которых будет работать с одной четвертой от скорости одиночного интерфейса.

Контроллер памяти встроен в процессор, поэтому он отсутствует в чипсете iX58.

Связь со второй компонентой, ответственной за управление периферийными устройствами компьютера, осуществляется через шину DMI с пропускной способностью до 2 Гбайт/с.

Второй компонентой чипсета iX58 является микросхема ICH10.

Встроенные средства этой микросхемы поддерживают:

  • до 6 портов Serial ATA II (300 Мбайт/с),
  • до 12 портов USB 2.0,
  • до 6 PCI Express x1,
  • до 4 PCI (PCI Rev. 2.3, 33 МГц),
  • LPC (Low Pin Count),
  • Intel High Definition Audio и др. средства, функции и технологии.

Устройства IDE уже традиционно чипсетом не поддерживаются. Однако эту поддержку можно осуществить с помощью соответствующих внешних средств.

Остаетстя добавить, что в качестве альтернативы ICH10 может использоваться микросхема ICH10 RAID — ICH10R.

Комплект материнской платы GA-EX58-UD4, созданной и выпущенной компанией Gigabyte, приведен  в следующей части  данной статьи.
