На основе чипсета с интегрированной графикой Intel G45 компания Gigabyte выпустила компактную материнскую плату с пассивной системой охлаждения
Евгений Рудометов
Несмотря на появление процессоров архитектуры Nehalem, производители материнских не оставляют внимание и процессоры Intel Core 2 Duo и Intel Core 2 Quad. Для этих процессоров они выпустили широкую гамму соответсвующих плат. Основой этих плат служат чипсеты третьего и четвертого поколений. Часть из них имеют в своем составе встроенные видеосредства. В качестве примера платы с интегрированной ведеоподсистемой можно привести модель Gigabyte GA-EG45M-DS2H, созданную на основе современного чипсета Intel G45.
Чипсет Intel G45
Чипсет Intel G45 Express (iG45) ориентирован на процессоры Intel Core 2 Duo и Intel Core 2 Quad, подключаемые через разъем LGA775 и работающие с шиной FSB типа QPB (Quad-Pumped Bus). Тактовая частота процессорной шины iG45 — 200/266/333 МГц, что обеспечивает передачу данных на частотах 800/1066/1333 МГц.

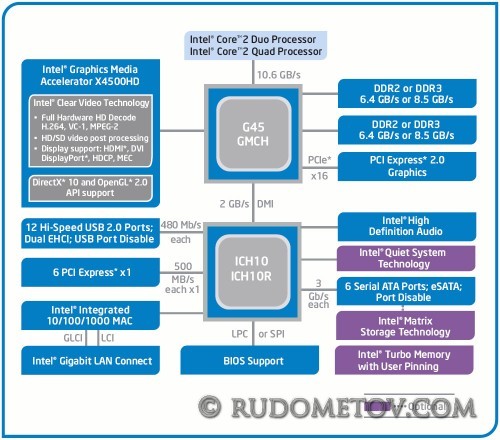

Рис. 1. Архитектура компьютера с чипсетом iG45
Чипсет iG45 обладает встроенной видеосистемой Intel Graphics Media Accelerator X4500HD (Intel GMA X4500HD), которая полностью поддерживает воспроизведение видео HD 1080p, в том числе фильмов на дисках Blu-ray
Контроллер памяти рассчитан на память DDR2-800/667 или DDR3-1066/800, один или два канала, non-ECC, 2 DIMM на канал. Максимальный объем оперативной памяти составляет 16 Гбайт, количество модулей — до 4.
Управление периферийными устройствами компьютера осуществляет микросхема ICH десятой версии — ICH10 или ICH10R (поддержка RAID).
Комплект GA-EG45M-DS2H
В состав предоставленного комплекта материнской платы Gigabyte GA-EG45M-DS2H (GA-EG45M-DS2H) входят (Рис. 2):
-
упаковочная коробка;
-
материнская плата Rev. 1.0, созданная на основе чипсета Intel G45;
-
руководство пользователя на английском языке и краткое руководство;
-
комплект из двух кабелей SATA;
-
кабели ATA100/66 и floppy;
-
заглушка на заднюю панель;
-
CD-ROM с программным обеспечением.

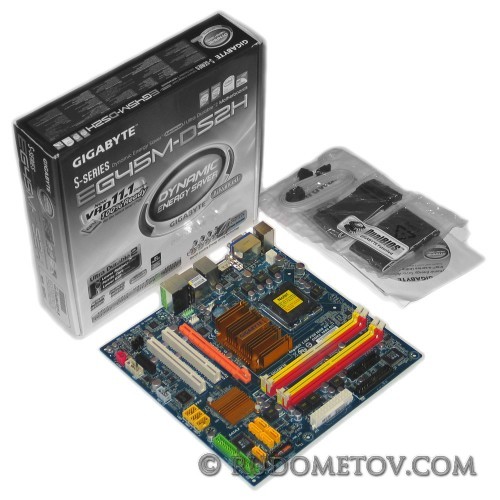

Рис. 2. Комплект GA-EG45M-DS2H
Внешний вид материнской платы GA-EG45M-DS2H и ее внешних портов, а также основные параметры приведены в следующей части данной статьи.
>> Часть 2
