На основе опыта, накопленного в процессе конструирования, выпуска и эксплуатации трех поколений процессоров Intel Core, компания Intel выпустила следующую свою разработку с кодовым наименованием Haswell
Евгений Рудометов
С первого процессора, созданного в уже далеком 1971 г., призводители данных элементов, от которых в значительной степени зависят функциональные возможности компьютеров, постоянно совершенствовали свои изделия. Вводя различные нововведения, они долгое время фиксировали свои усилия в основном на росте тактовых частот. Однако со временем увеличение частот стало очень сложным из-за ряда ограничений, поэтому повышение производительности процессоров уже почти десять лет осуществляется в основном за счет увеличения числа ядер, совершенствования полупроводниковых технологических процессов (техпроцессов) и внутренней микроархитектуры.
Фактически по этому пути пошли все производители процессоров, независимо от архитектуры и конструктивных особенностей их изделий. Это, конечно, касается и компании Intel, которая уже много лет является одним из лидеров в области разработки и выпуска процессоров, а также перспективных компьютерных и полупроводниковых технологий.

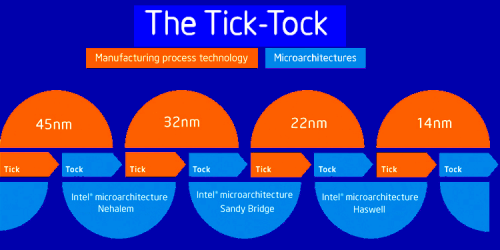

В разработке и производстве своих изделий компания Intel в течение уже нескольких лет традиционно использует стратегию, получившую наименование Tick-Tock. Эта стратегия предусматривает поэтапное внедрение нового техпроцесса, а затем и новой архитектуры. При этом каждая микроархитектура перед запуском в массовое производство отрабатывается сначала на текущем техпроцессе, а потом уже новый техпроцесс отлаживается на зрелой микроархитектуре процессорных ядер.
В соответствии с этой стратегией в 2006 году были представлены процессоры с микроархитектурой Core. На ее основе были выпущены линейки процессоров Merom (техпроцесс 65 нм) и Penryn (45 нм). В дальнейшем по микроархитектуре с кодовым именем Nehalem были выпущены линейки Nehalem (45 нм) и Westmere (32 нм).
Кстати, начиная с моделей линейки Westmere, процессоры к встроенному контроллеру памяти получили еще и интегрированную графику.
Процессоры, созданные на основе указанных разработок, вышли на рынок под именами Intel Core i7, Intel Core i5, Intel Core i3, а также Intel Pentium и Intel Celeron.
Результатом дальнейших модернизаций микроархитектур и полупроводниковых процессов для настольных и мобильных систем были выпущены изделия с кодовым наименованием Sandy Bridge. Эти изделия были созданы на основе одноименной микроархитектуры и известны как процессоры Intel Core 2-го поколения.
А с освоением технологического процесса 22 нм на рынок были выпущены процессоры с кодовым именем Ivy Bridge. Эти изделия, ставшие процессорами Intel Core 3-го поколения, были формально созданы на основе модифицированной микроархитектуры Sandy Bridge.
Остается добавить, что, начиная с техпроцесса 22 нм, инженеры Intel внедрили новую технологию, предусматривающую использование нового типа транзисторов — 3-D Tri-Gate Transistor — транзисторов с трехмерной структурой затвора. Это позволило повысить плотность размещения транзисторов на полупроводниковом кристалле при обеспечении их высоких частотных и энергоэффективных параметров, а также расширить возможности процессоров.
На основе отлаженного техпроцесса 22 нм и новой микроархитектуры компанией Intel были выпущены изделия 4-го поколения Intel Core.
О новой разработке Intel — в следующей части данной статьи.
