В результате совершенствования компьютерных технологий стремительно растет производительность и функциональность компьютеров. А они в значительной степени зависят от внутреннего устройства схем, реализованных на кремниевых кристаллах процессоров средствами полупроводниковых технологий
Евгений Рудометов
Микроархитектура NetBurst, пришедшая в 2000 году на смену микроархитектуре P6 (последние представители P6 – 0,18 мкм Coppermine, и финальный 0,13 нм Tualatin в 2001 году) уже стала историей, как, впрочем, и соответствующие модели процессоров, созданные на основе разных версий процессорных ядер.
В разное время микроархитектура NetBurst была представлена рядом разных дизайнов ядра:
- Willamette (2000 год, 0,18 мкм, 0,13 мкм),
- Northwood (2002 год, 0,13 мкм),
- Prescott/Smithfield (2004 год, 90 нм),
- Cedar Mill/Presler (2006 год, 65 нм).
Четыре поколения дизайна ядра и шесть лет на одной микроархитектуре!
Такая политика привела к некоторому застою в развитии соответствующих технологий и не способствовали процветанию компании. Это обстоятельство признали высшие руководители Intel. В результате были внесены соответствующие коррективы в планы компании.
В настоящее время конструкторы Intel придерживаются иной стратегии.
Согласно новым планам Intel предусмотрена смена микроархитектур и переход на новый техпроцесс каждые два года. Сегодня сложно сказать, удастся ли лидеру процессорной индустрии удерживать в течение длительного периода столь высокие темпы развития. В Intel такую стратегию выпуска продукции называет “tick-tock” (“тик-так”).
Каждый “тик” отражает новый этап развития полупроводниктехновых производственных технологий и усовершенствования в области микроархитектуры процессорных ядер.
Каждый “так” соответствует созданию новой микроархитектуры и выпуску на ее основе принципиально новых процессоров.
Остается отметить, что в результате реализации стратегии “tick-tock” каждый четный год компания Intel представляет новую архитектуру, а каждый нечетный — уменьшает ее до следующих норм техпроцесса. Это позволяет как развивать архитектуры процессоров, так и совершенствовать полупроводниковые процессы.
Как важный пример реализации данного подхода, можно рассматривать разработку процессоров с ядром Penryn. Это ядро создано по технологии 45 нм. Оно унаследовало удачную архитектуру Intel Core многократно проверенную в двух и четырехъядерных моделях процессоров Intel Core 2 Duo и Intel Core 2 Quad.
Процессоры с рабочим названием Penryn построены на базе усовершенствованной микроархитектуры Intel Core. Основным их отличием стал переход на 45-нм техпроцесс и некоторые архитектурные новшества, вследствие чего повысится энергоэффективность, расширится частотный потенциал, увеличится количество выполняемых команд за такт и прочее.
Семейство 45 нм чипов Penryn стало основой для 2-ядерных чипов Wolfdale и 4-ядерных чипов Yorkfield, проишедших на замену 65 нм процессорам Intel Core 2 Duo и Intel Core 2 Quad соответственно.
Соответственно, процессоры семейства Penryn легли в основу очередного поколения мобильной платформы Intel Centrino с кодовым названием Montevina. Эта платформа постепенно заменила в 2008 г. обе версии предыдущей разработки: Santa Rosa и Santa Rosa Refresh.
Все это стало возможным благодаря технологическому процессу 45 нм, освоенному компанией Intel.
Благодаря этому техпроцессу четырехъядерные процессоры Penryn включают около 820 млн. транзисторов. Они размещены на двух кристаллах площадью 107 кв. мм. Для сравнения, четырехъядерные процессоры, выполненные по 65 нм техпроцессу и носящие кодовое наименомание Intel Kentsfield, имеют 582 млн. транзисторов, размещенные на площади кристаллов 143 кв. мм.
Здесь просматривается сохранение закона Мура, согласно которому по-прежнему с периодичностью примерно раз в два года удваивается количество транзисторов, снижается удельная цена изготовления одного транзистора, увеличивается производительность.

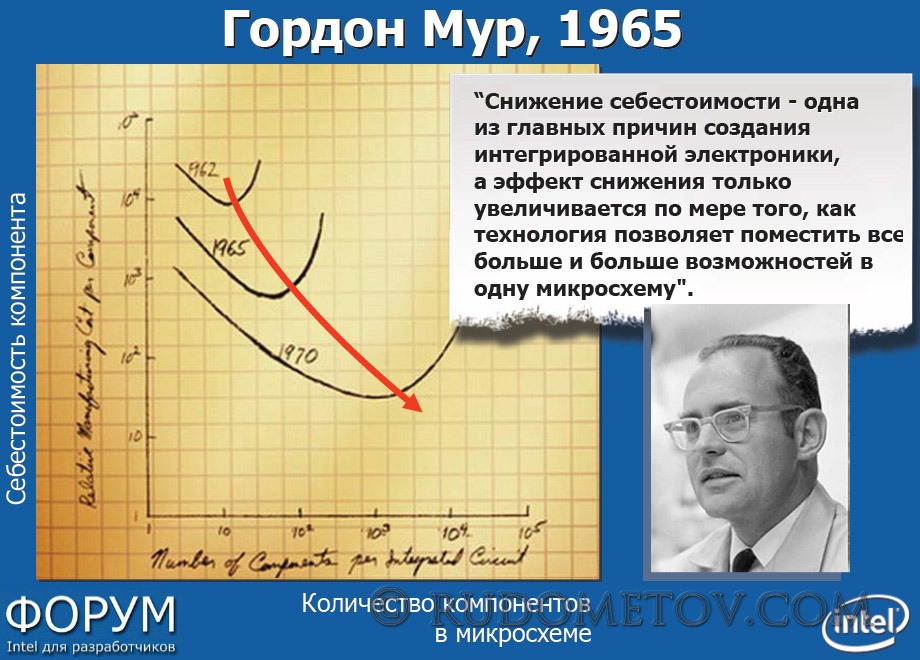

Рис. 1. Закон Мура
Некоторые подробности техпроцесса и микроархитектуры рассмотрены в следующей части данной статьи.
